Výrobní hala Lipoelastic

Poptávka podobné haly

Projekt montované haly Lipoelastic zahrnoval rozšíření provozovny o výrobní halu se skladovým a administrativním prostorem.

Rok realizace2017
MístoVrbenská, Valašské Meziříčí
InvestorCobbler s.r.o.

Detail stavby

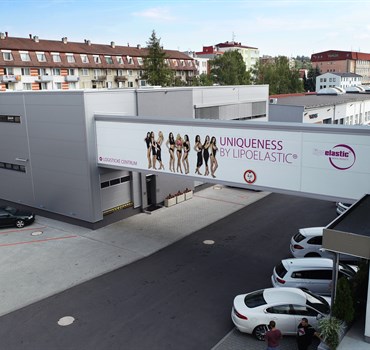

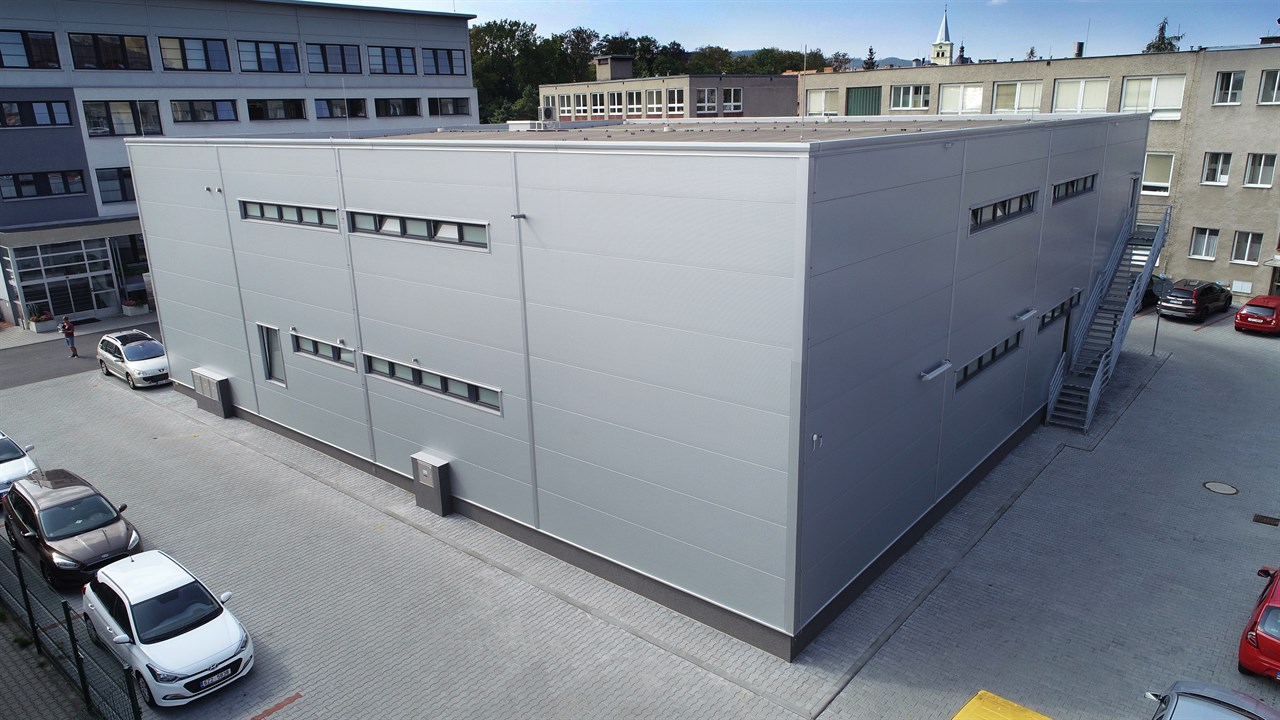

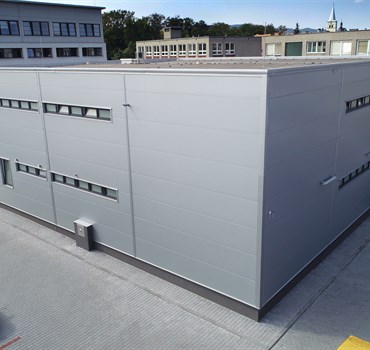

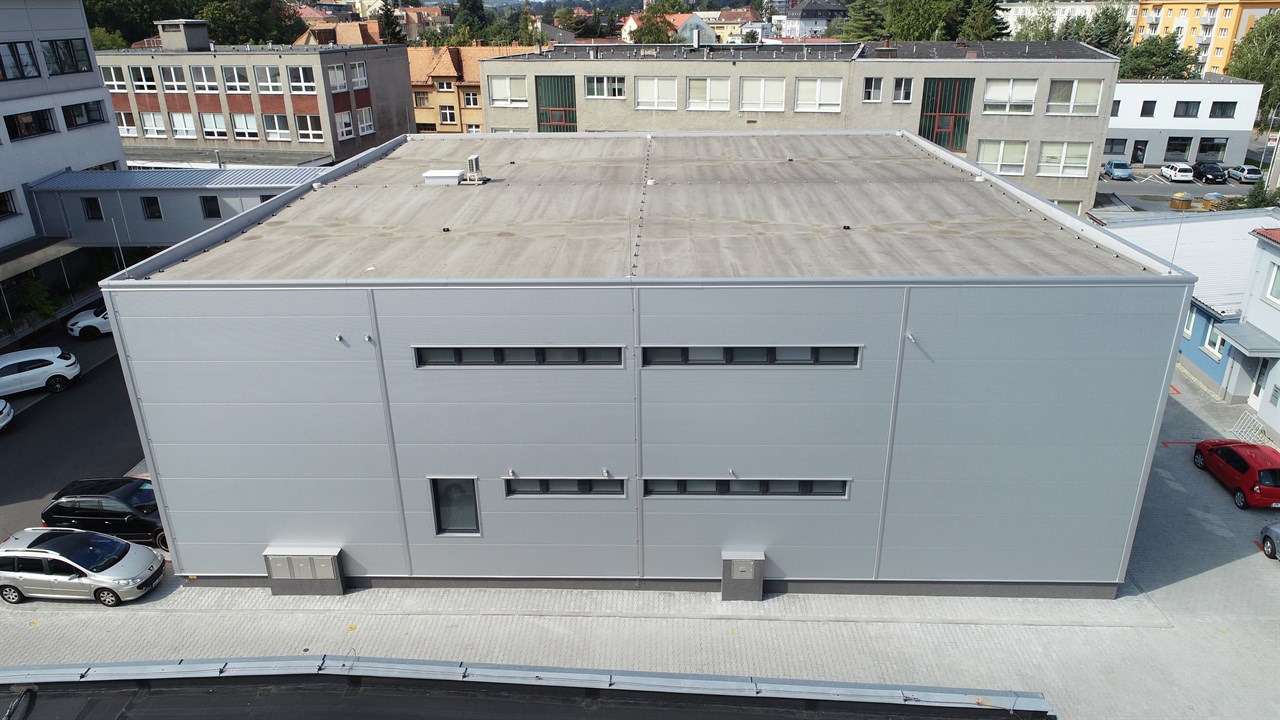

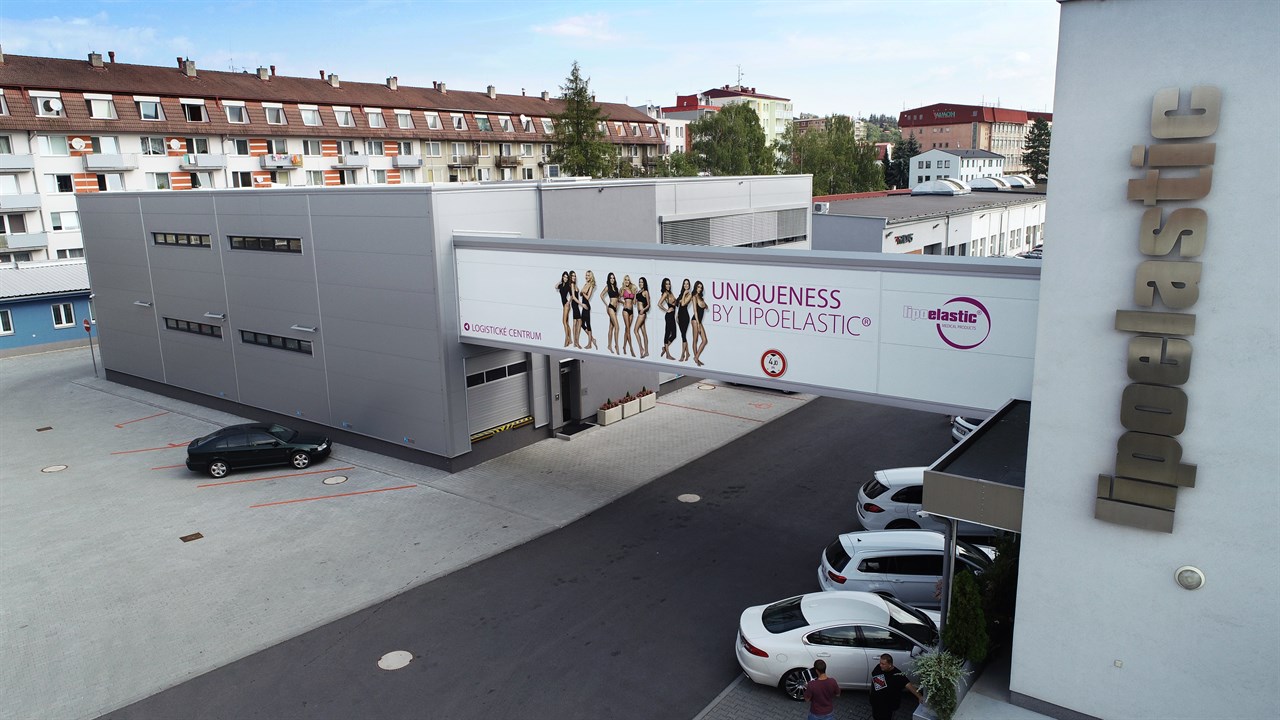

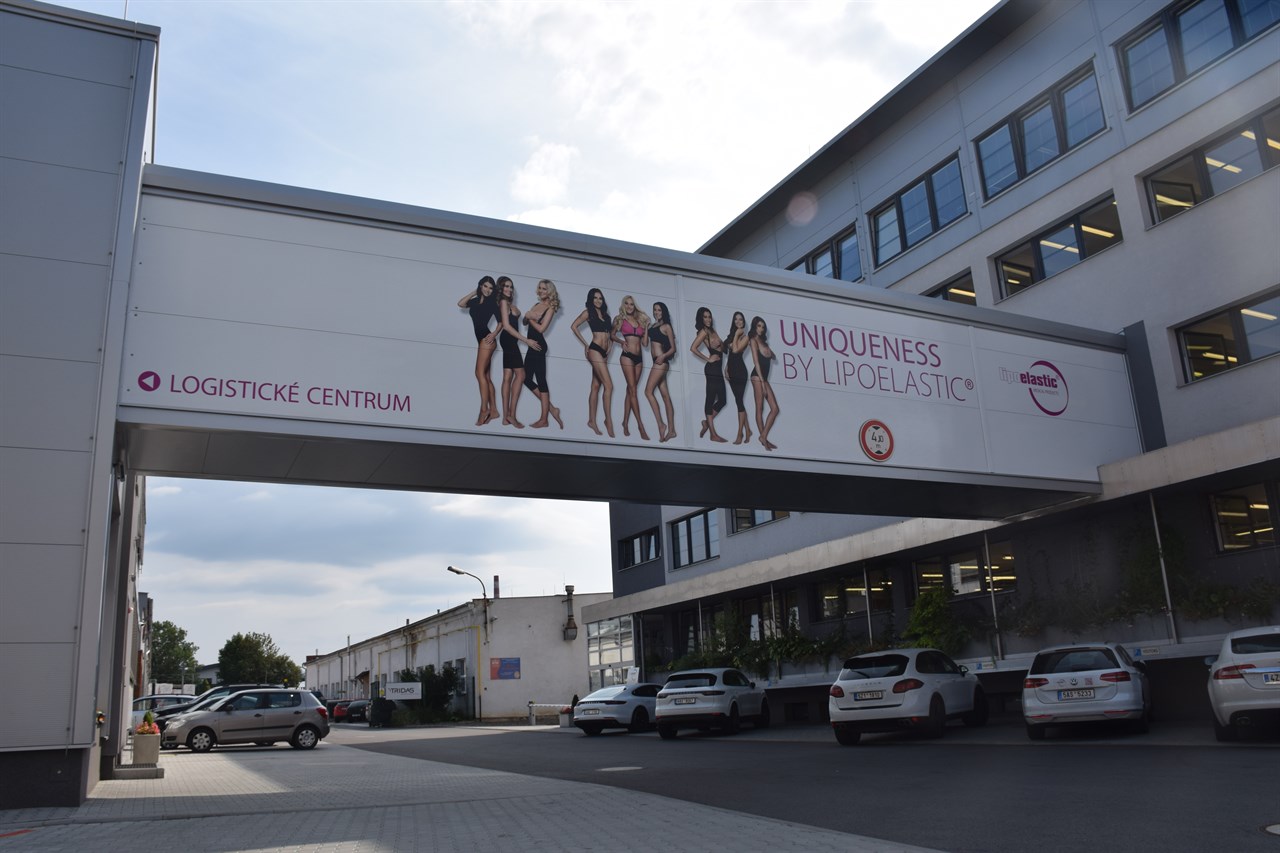

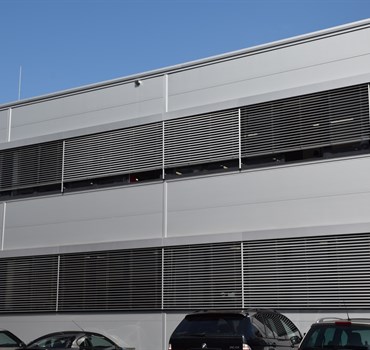

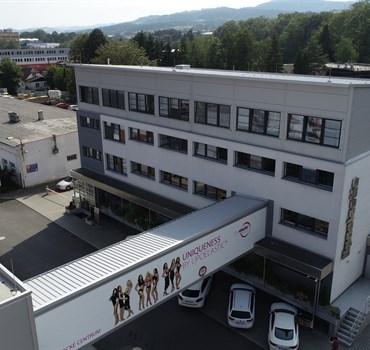

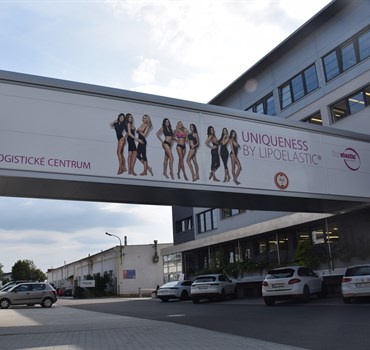

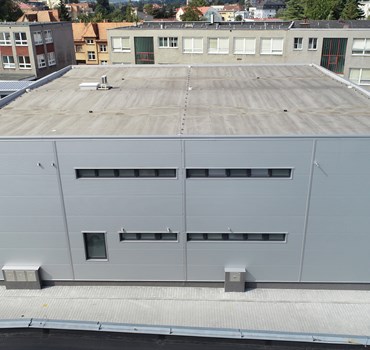

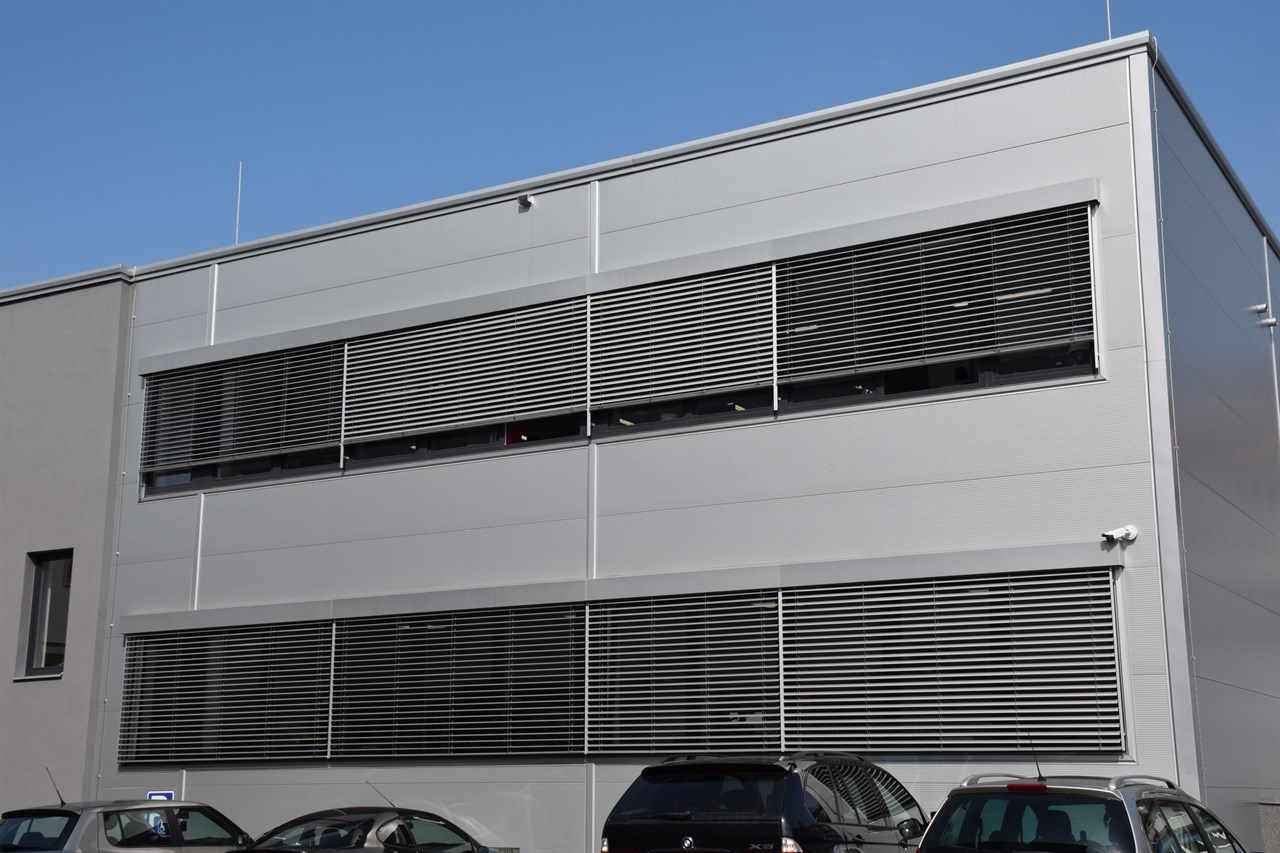

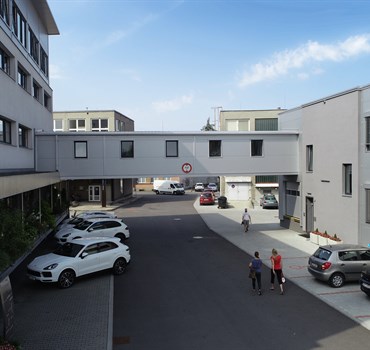

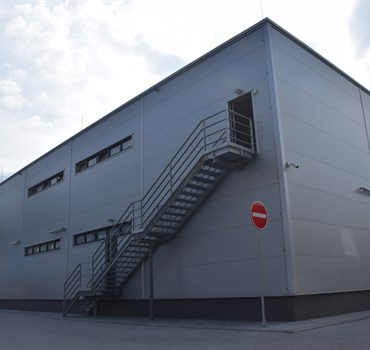

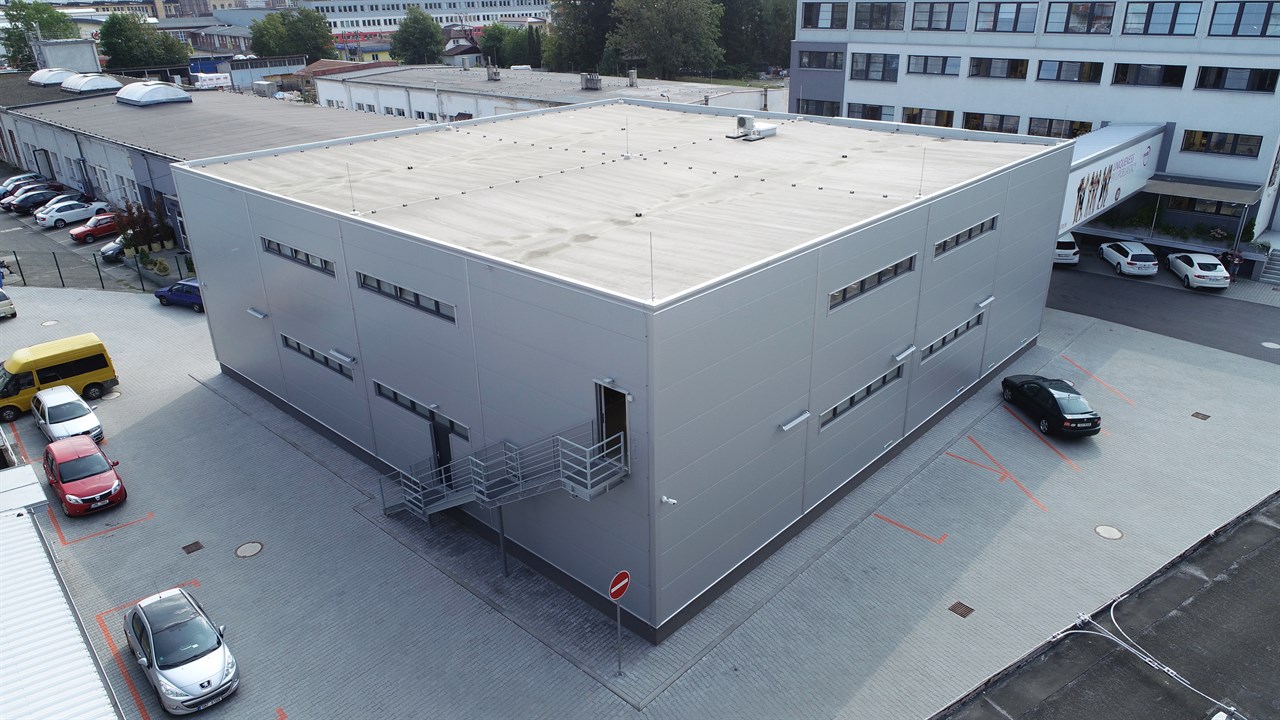

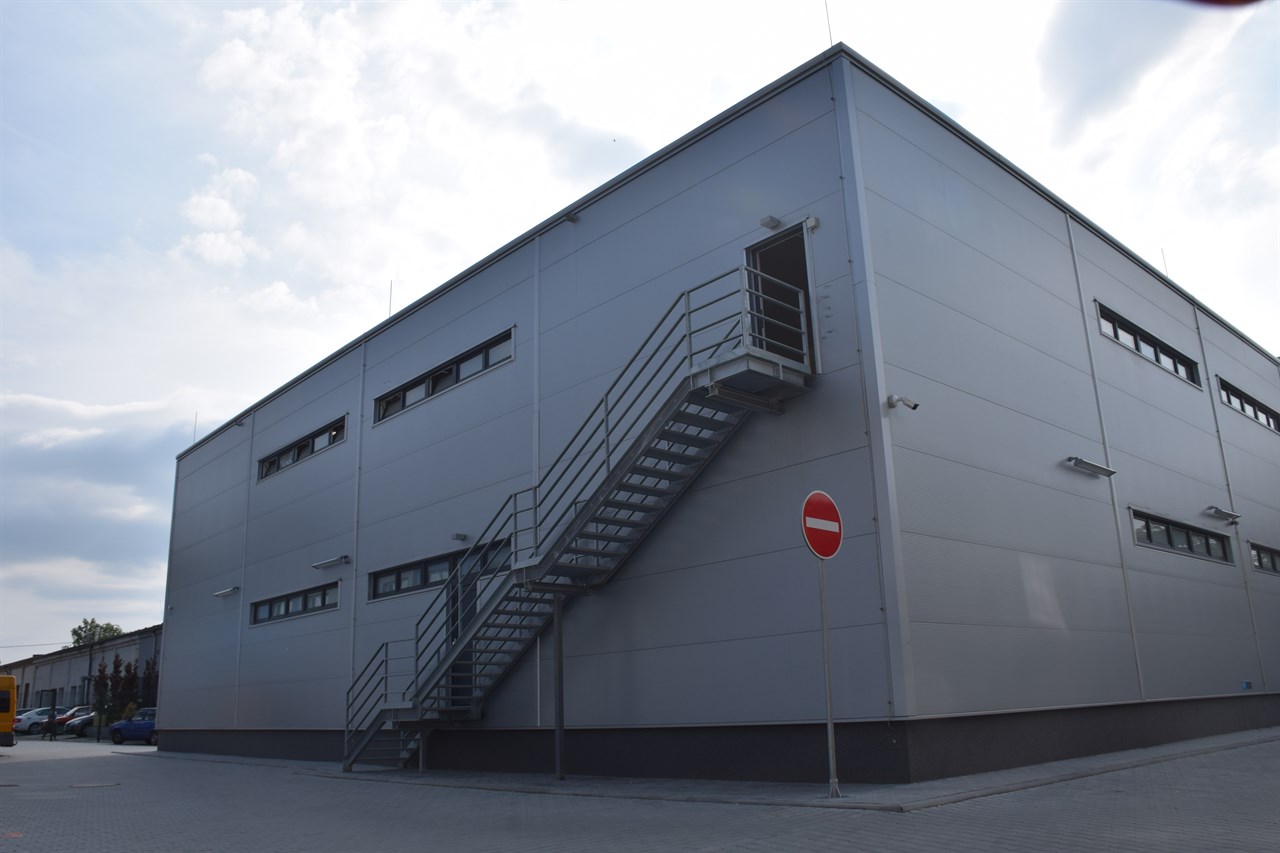

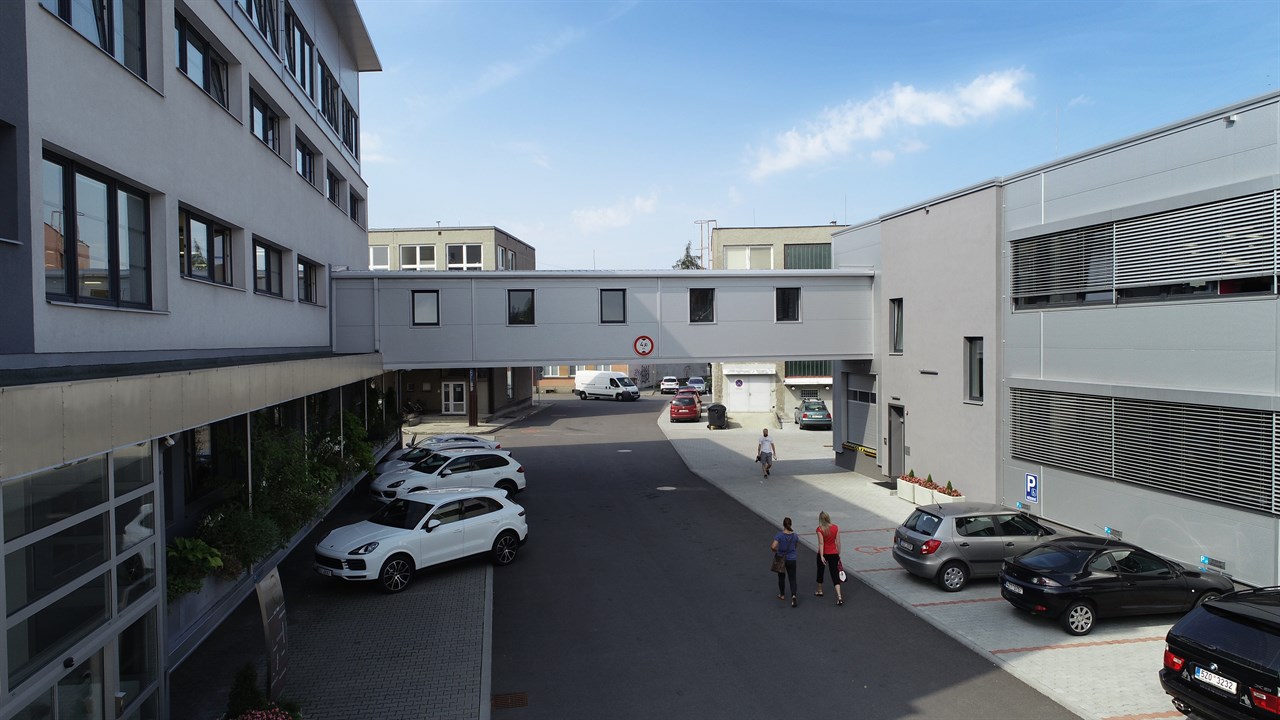

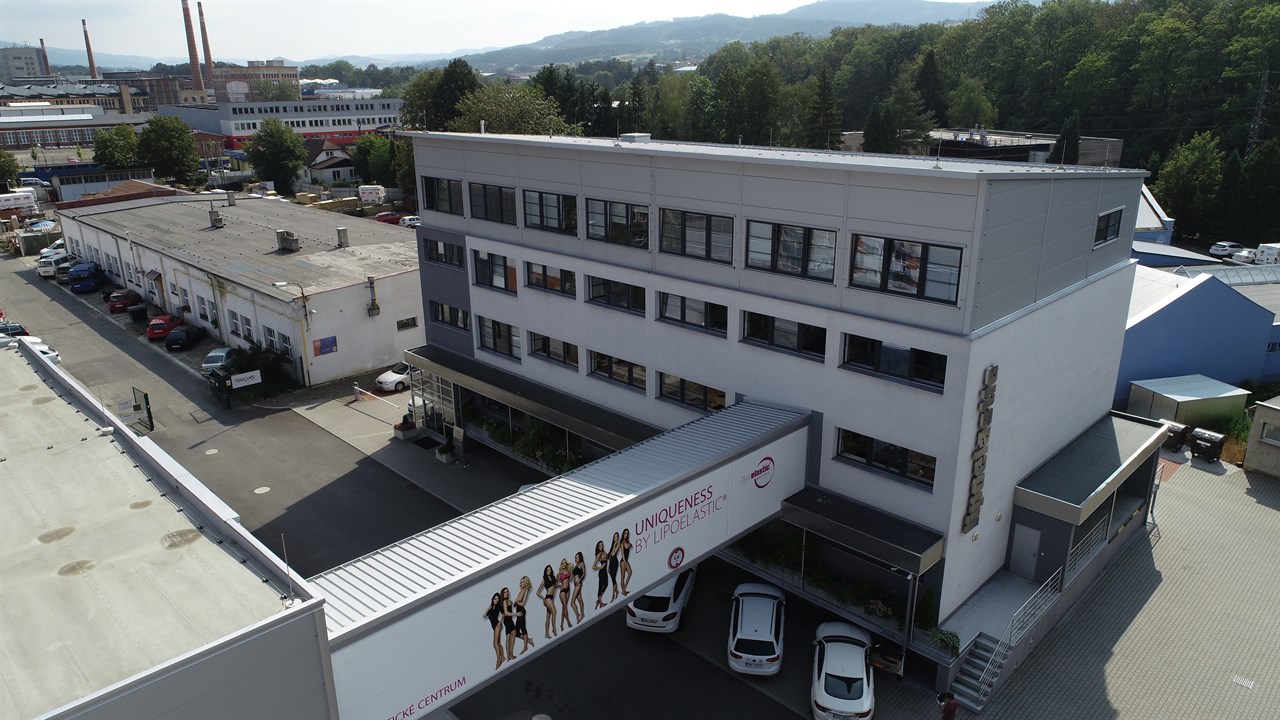

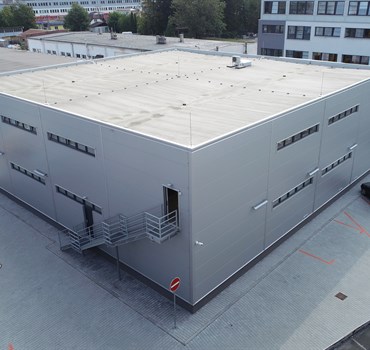

Montovaná hala Lipoelastic je dvoupodlažní stavbou s plochou foliovou střechou a atikou. Hala rozšiřuje prostory společnosti o výrobní, skladové a administrativní prostory. Součástí haly je nadpozemní ocelový krček s délkou 18 m a průřezu 2,5x3,0 m, který propojuje stávající budovu s novou halou. Krček je projektován na velké zatížení, což umožní i průjezd vysokozdvižného vozíku. Ocelová konstrukce haly je založena na betonových patkách a ukotvena na chymických kotvách. Nosná konstrukce je tvořena ocelovými rámy s modulem 6,3 m a rozponem 25,6 m. Nosná konstrukce krčku je prostorová příhradová konstrukce. Hala je rozdělena na dvě nadzemní podlaží, jež jou propojeny hlavním železobetonovým schodištěm. Obě podlaží jsou přístupná i z venkovního unikového schodiště, které je vyrobeno z ocelové konstrukce. Skladová část haly je prosvětlena tenkou sestavou plastových oken s izolačními dvojskly. Výrobní a administrativní část je prosklena skleněnými výkladci s venkovními žaluziemi. Pro naskladňování materiálu slouží sekční vrata s nájezdovou rampou. Montovaná hala slouží společnosti Lipoelastic, která se zabývá výrobou kompresního pooperačního prádla.

Otvory

Plastová okna s izolačními dvojskly RAL 7016 17x, sestava plastových oken RAL 7016 13x, plastové vchodové dveře RAL 7016 2x, Sekční vrata (3.1x2,7m) RAL 7016, 1.sekce prosklení, el. prům. pohon.

Opláštění

Střešní skládaný plášť kombinovaná skladba, PO: REI30 DP1, tl. 200mm, U=0.188 (W/m2K); Stěnové panely KS1150 TL tl.100mm EW 60/EI 30 DP3 RAL 9006, U=0.222(W/m2K); Propojovací krček - Střešní panely KS1000 FF tl.200mm REI 120 DP1 RAL 9006 U=0.21(W/m2K)
