Multifunkční komplex hal Hydraulics

Poptávka podobné haly

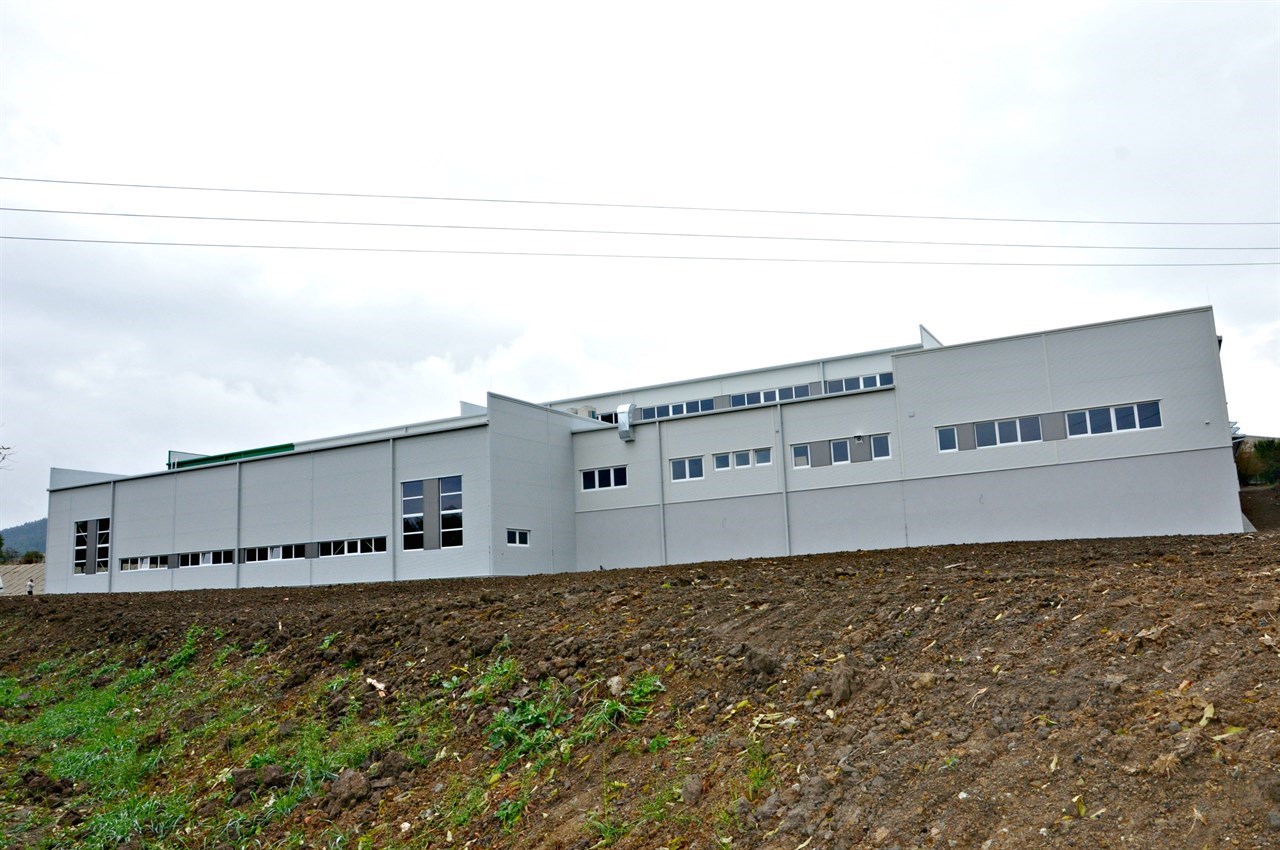

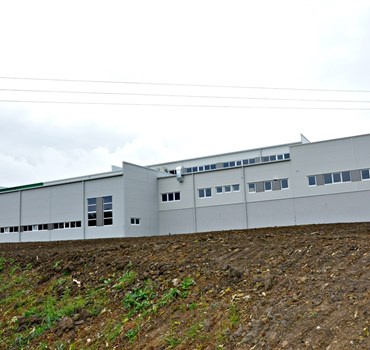

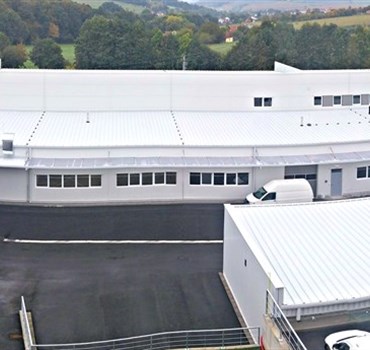

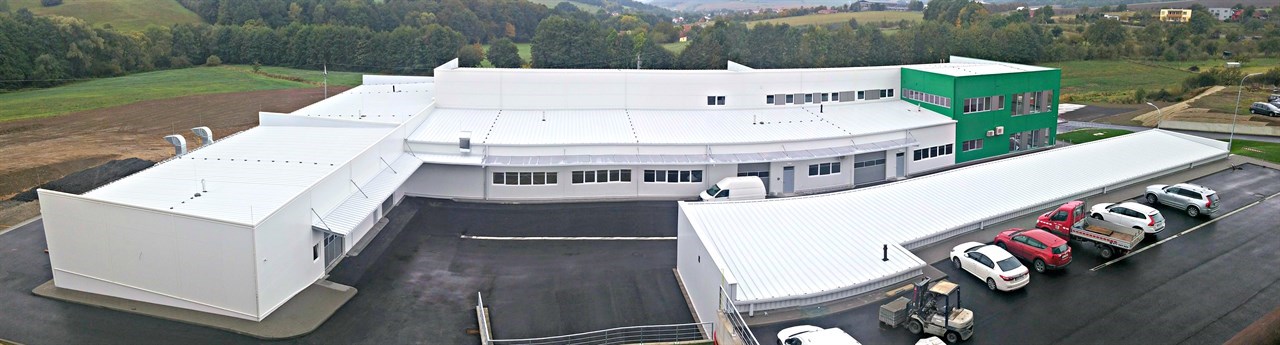

Multifunkční komplex hal Hydraulics tvoří výrobní, skladové a administrativní části, které se v celém objektu navzájem prolínají. Stavba je zakomponována do svažitého terénu, zaujímá nepravidelný tvar L a má bezmála 4600m2 užitné plochy.

Rok realizace2016
MístoSlopné 201 (okr. Zlín)
InvestorHYDRAULICS s.r.o.

Detail stavby

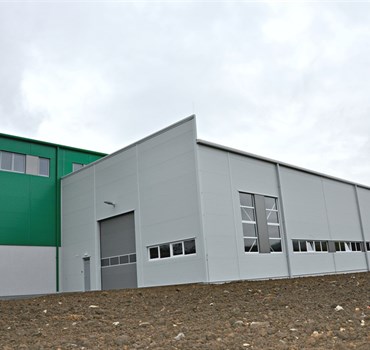

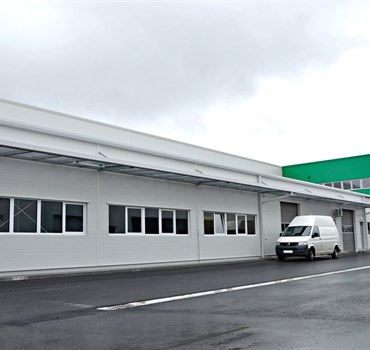

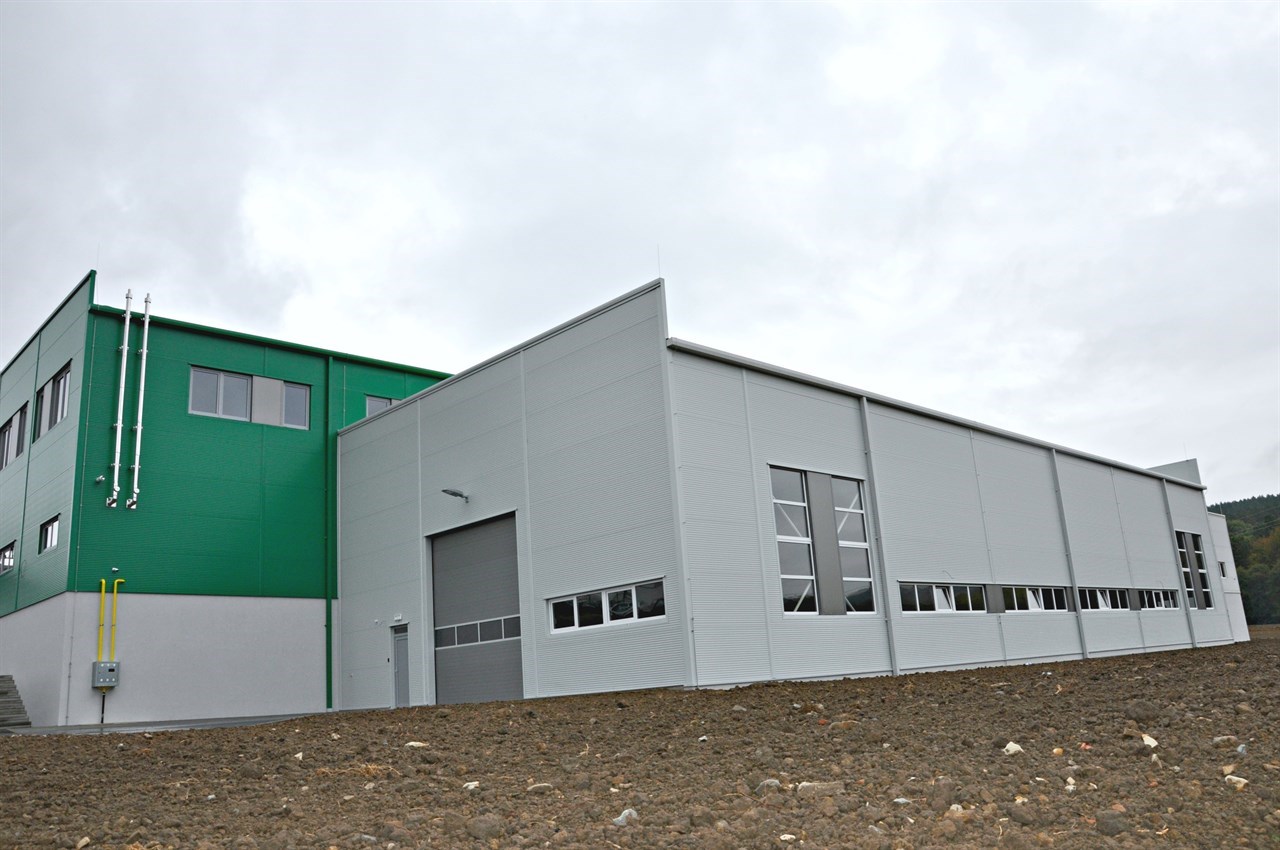

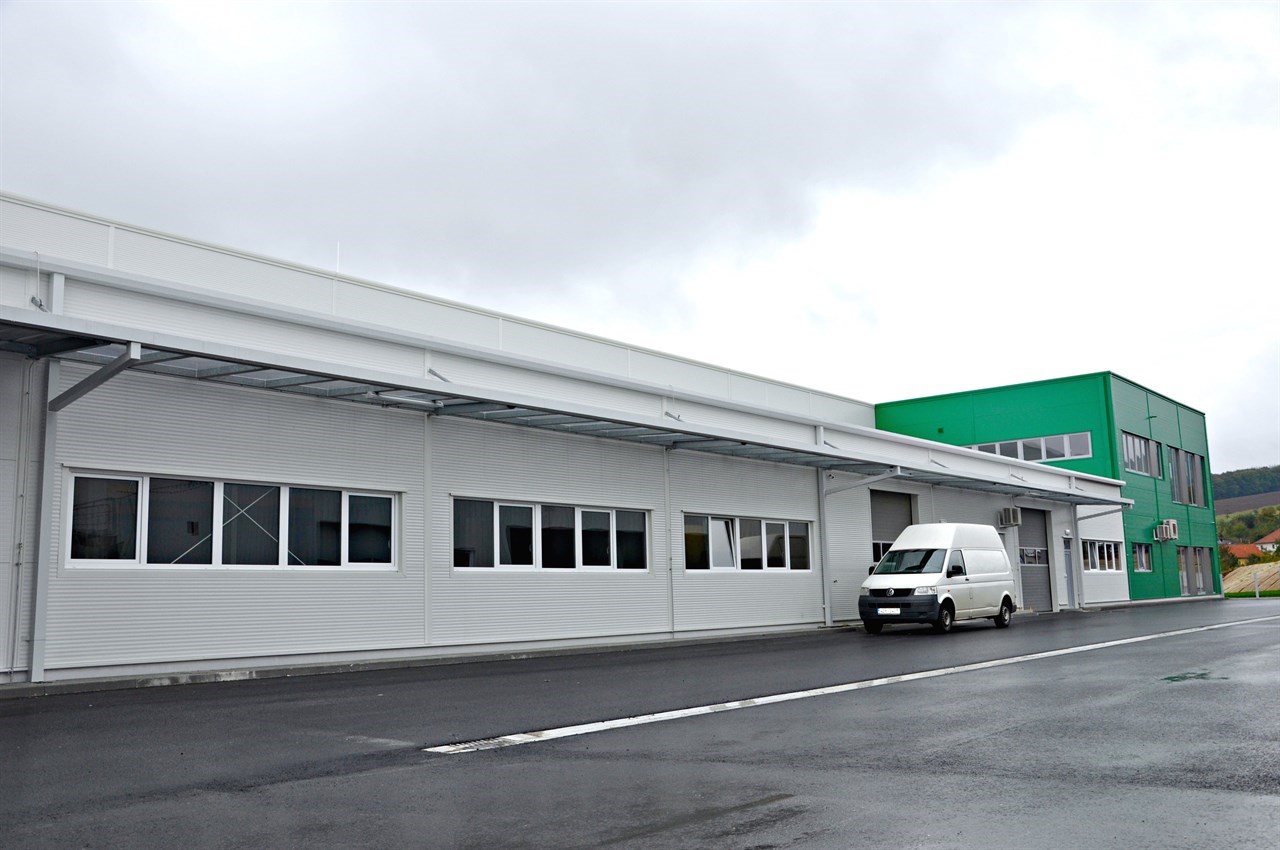

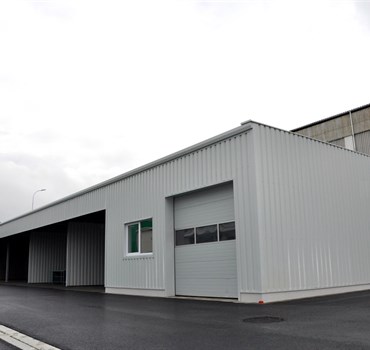

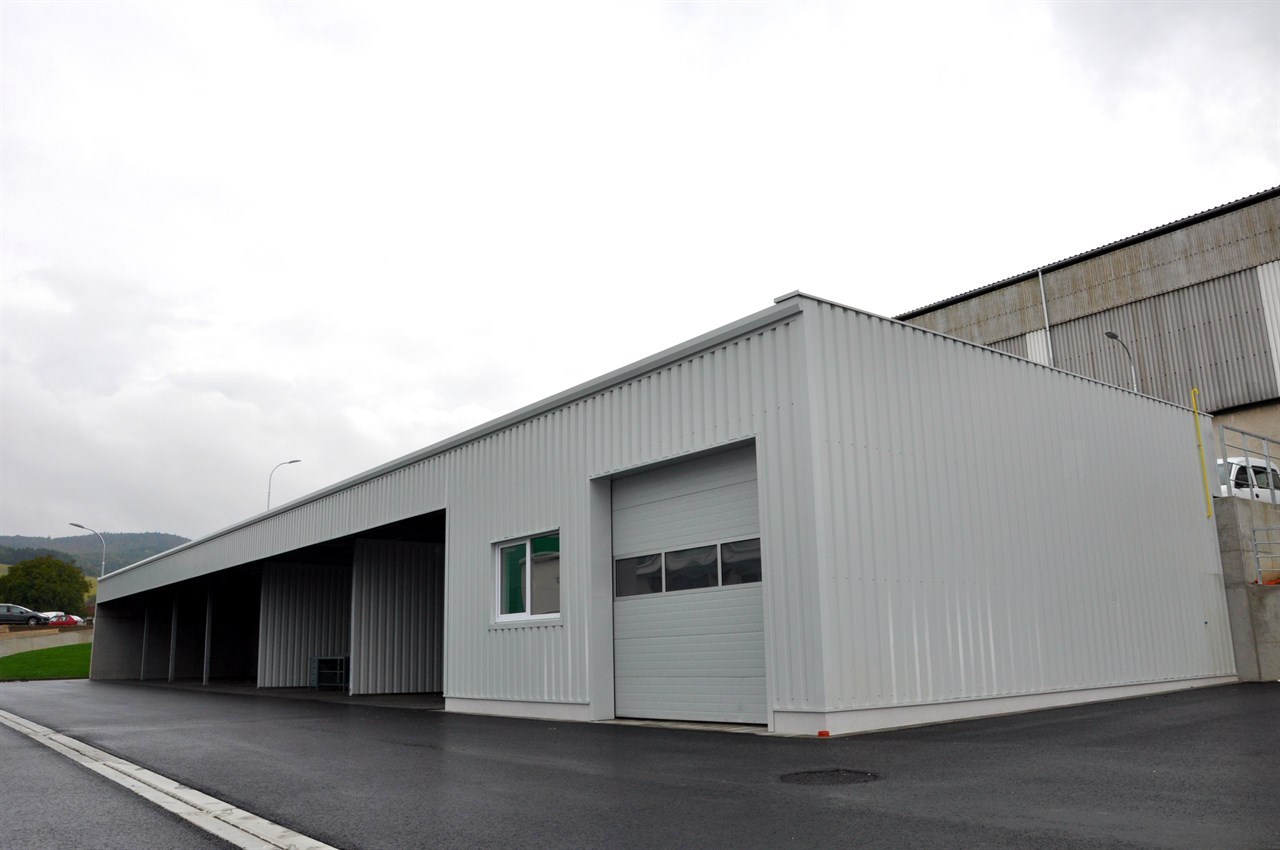

V jihozápadní části objektu se nachází skladová hala (15x38x8.6 m) s dvěma mostovými jeřáby o nosnosti 5 t, která slouží ke skladování hutního materiálu. Součástí této části jsou kolejnicové regály pro efektivnější skladování. V jihovýchodní části navazuje na sklad hutního materiálu objekt pro výrobu a zázemí zaměstnanců (7.6x18x5.3 m). Severozápadní úsek zaujímá administrativní dvoupodlažní část se sedlovou střechou s atikou, která následně pokračuje jako pultová. Půdorys administrativní části haly je tvaru L a dosahuje rozměru 22x64 m s výškou 9.2 m v hřebeni. Přízemí tohoto úseku je využíváno převážně jako sklad materiálu a výrobní prostory. Druhé nadzemní podlaží je zařízeno jako administrativní část s příručním skladem hotových výrobků. Při severní straně administrativní části je vystavena jednopodlažní ocelová výrobní hala s pultovou střechou (11x48x9.2 m) a mostových jeřábem 1t, jejíž podlaha je posazena o 3.5 m níže než v případě administrativy. V severní a východní části je jednopodlažní výrobní a skladová hala s pultovou střechou (14x54x6 m). Poslední částí je samostatně stojící parkovací stání (7.7x45m), které je zakomponováno do svažitého terénu.

Nosná konstrukce hlavní části je řešena jako železobetonový skelet ve dvou podlažích s ocelovými rámy a konstrukcemi pro výplně otvorů. Ostatní haly komplexu jsou řešeny z ocelových konstrukcí.

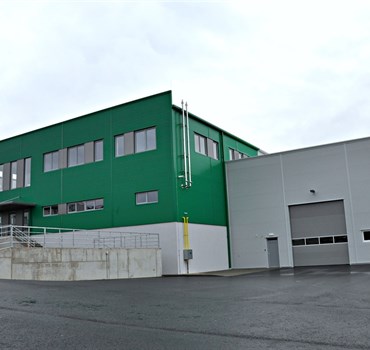

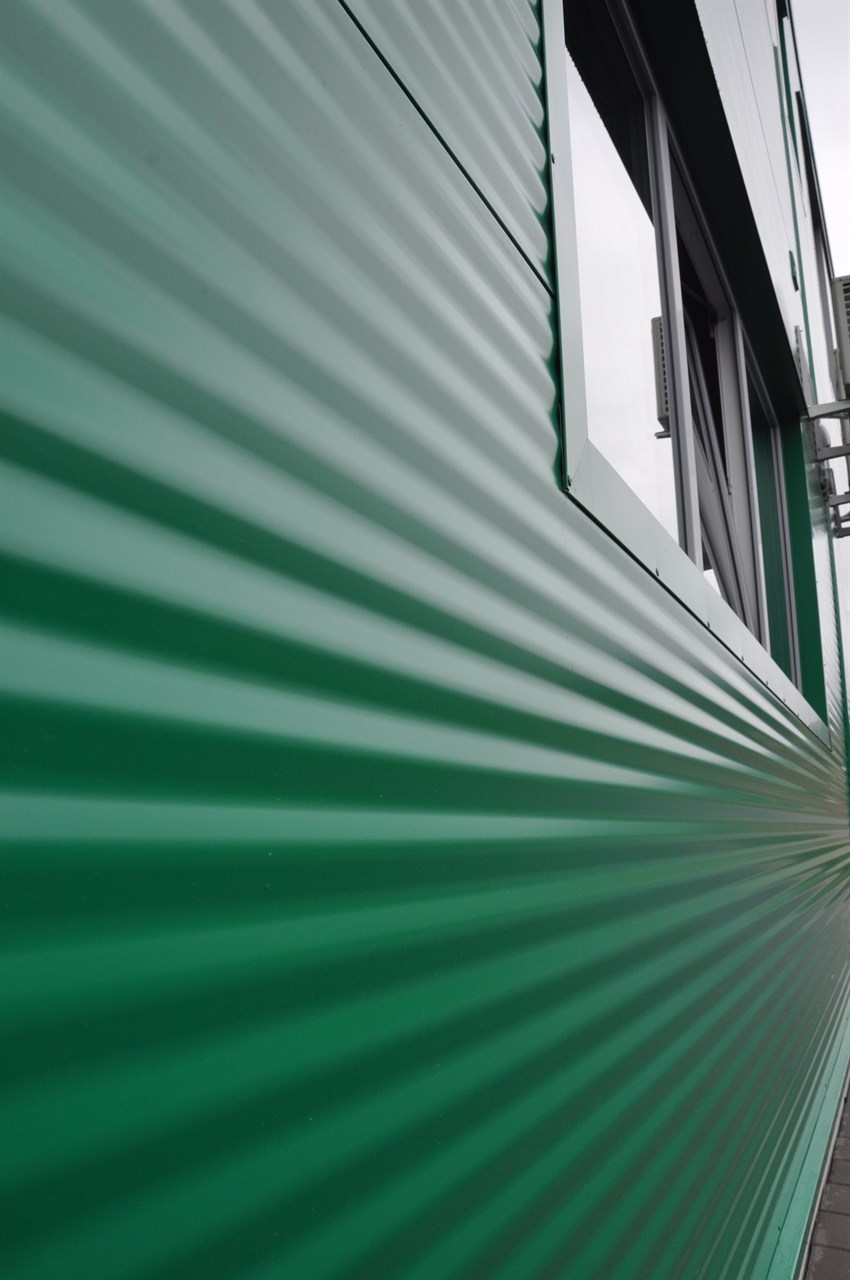

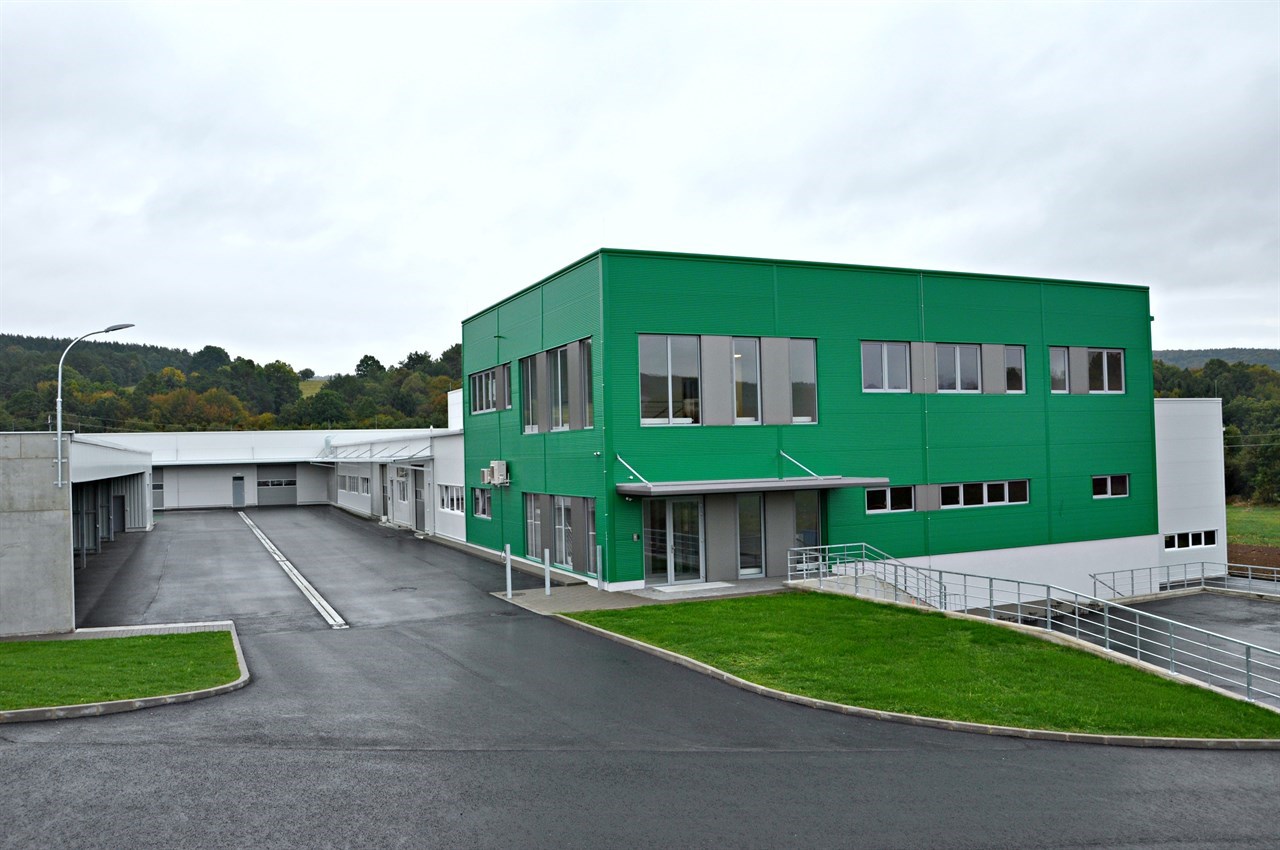

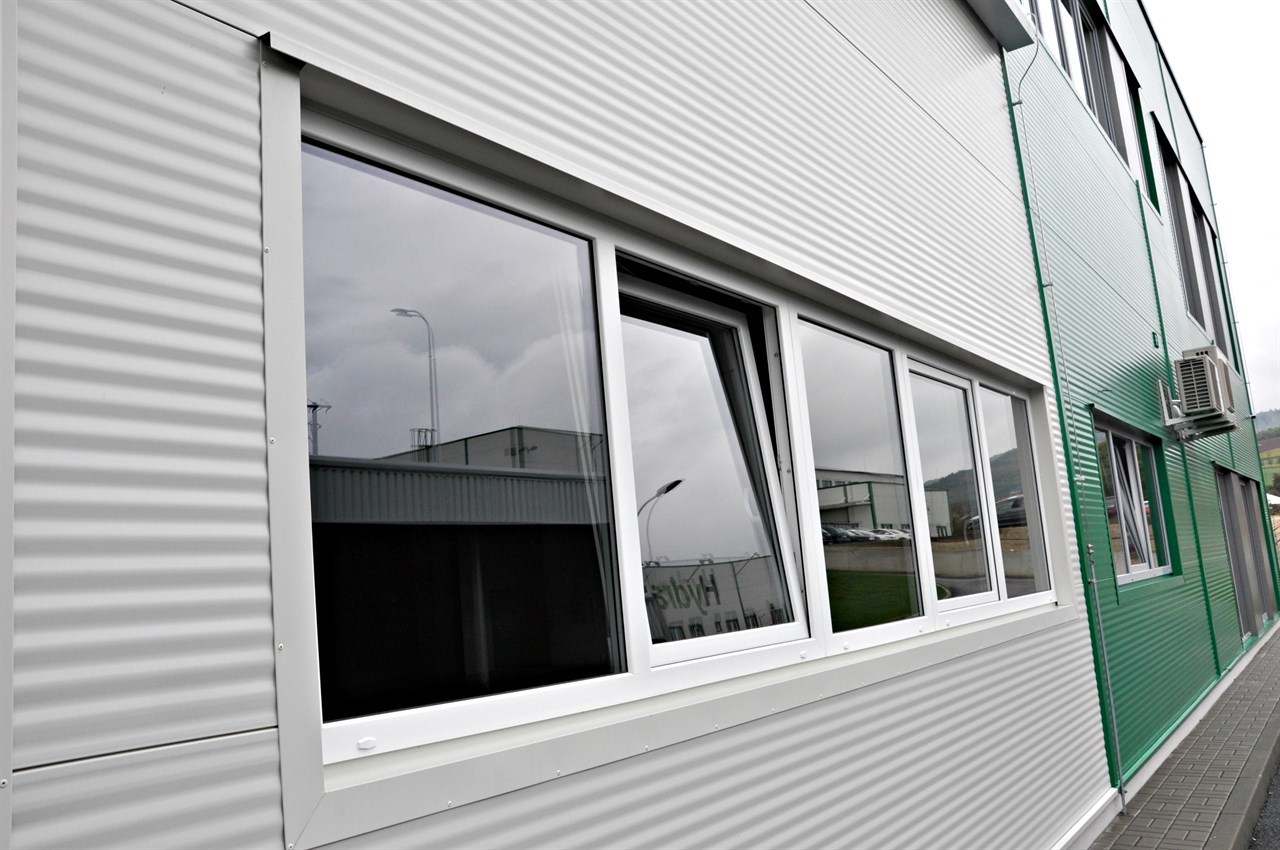

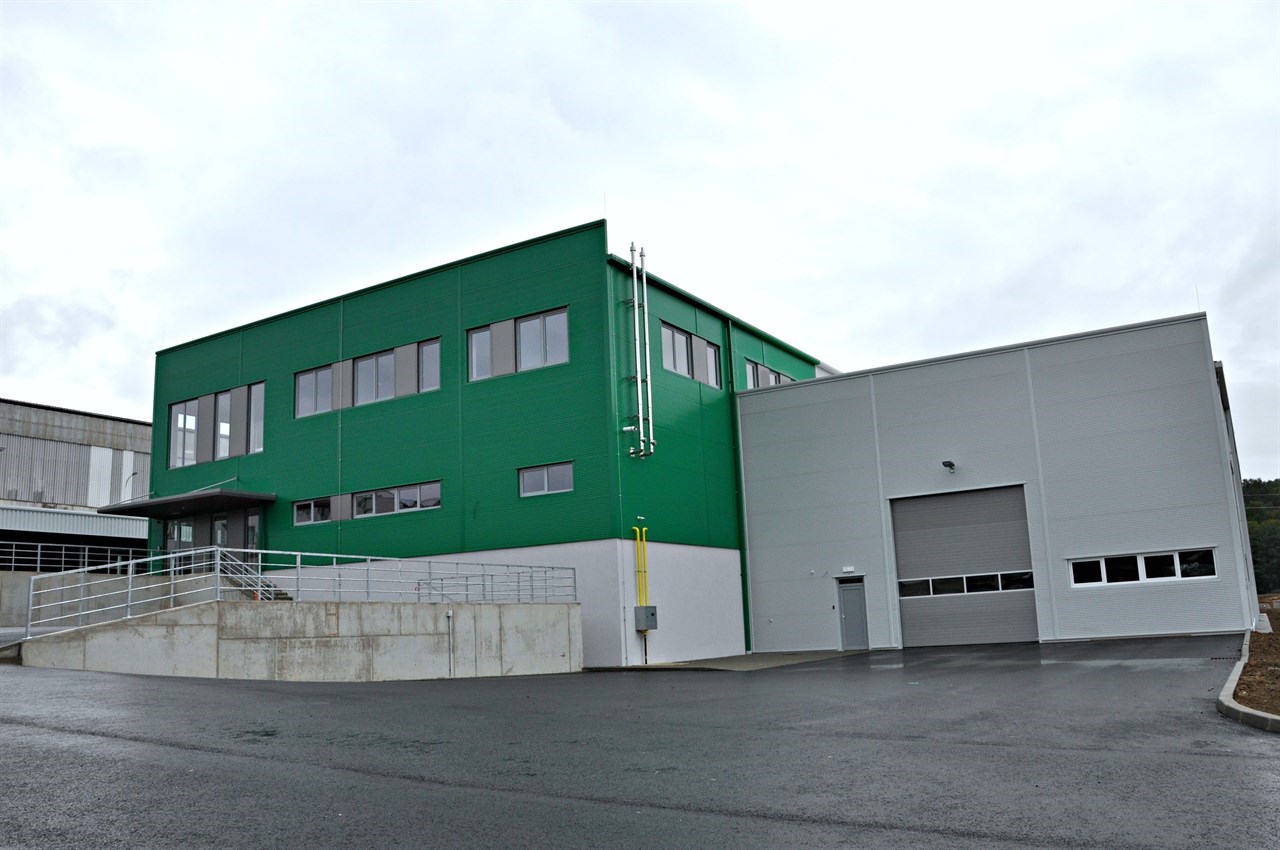

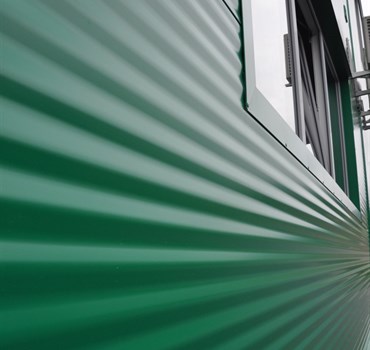

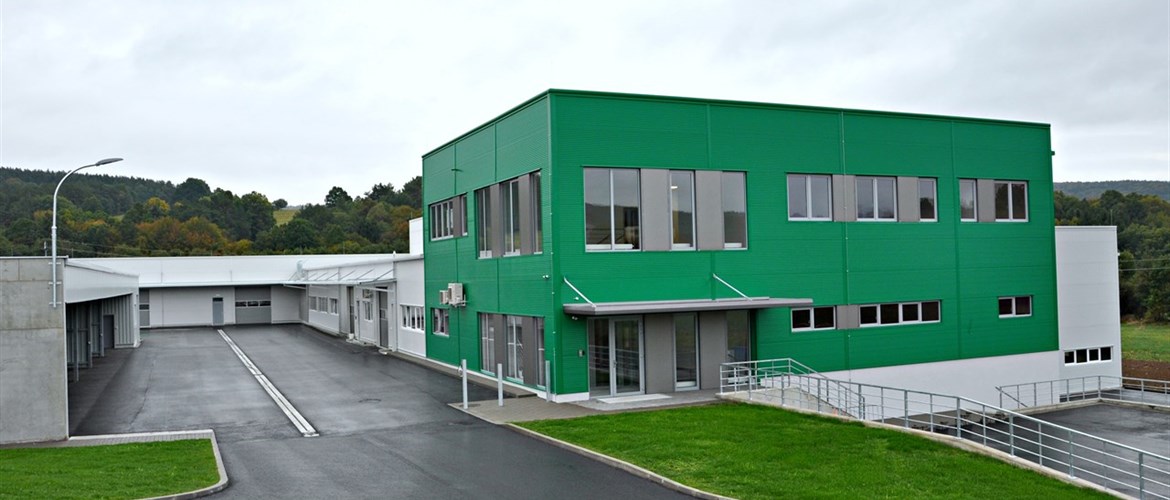

Dominantní administrativní část zdobí velké prosklené plochy a opláštění sendvičovými panely v mátové zelené RAL 6029 s netradičním profilem panelů tzv. WAVE.

Otvory

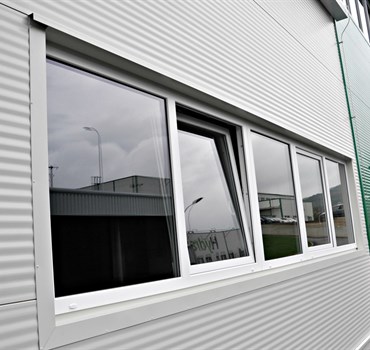

Plastové a hliníkové výplně oken a dveří, jednokřídlé ocelové dveře, RAL 9007; Průmyslová sekční vrata 3x (3.35x3.5 m), 1x (2.85x3.5 m), 1x (4.35x4.8 m), RAL 9007; Plechová vrata nezateplená 1x (2.5x2.55 m), 2x (2.3x2.55 m), 1x (2.1x2.55 m), RAL 7040

Opláštění

Střešní panely KINGSPAN KS1000 RW tl.120mm, RAL 7035, U=0.172 (W/m2K), KINGSPAN KS1000 FF tl. 120mm, jádro minerální vlna, RAL 7035, U=0.351 (W/m2K); Stěnové panely KINGSPAN KS1150 TL tl.100mm, RAL 9002, 7035, 6029, 9007 U=0.222 (W/m2K), stěnové panely KINGSPAN KS1150 FR tl.100mm, jádro minerální vlna, RAL 9002, U=0.420 (W/m2K, stěnové panely KINGSPAN (vnitřní příčky) KS1000 AWP tl.100mm, RAL 9002, U=0.226 W/m2K.
