Detail stavby

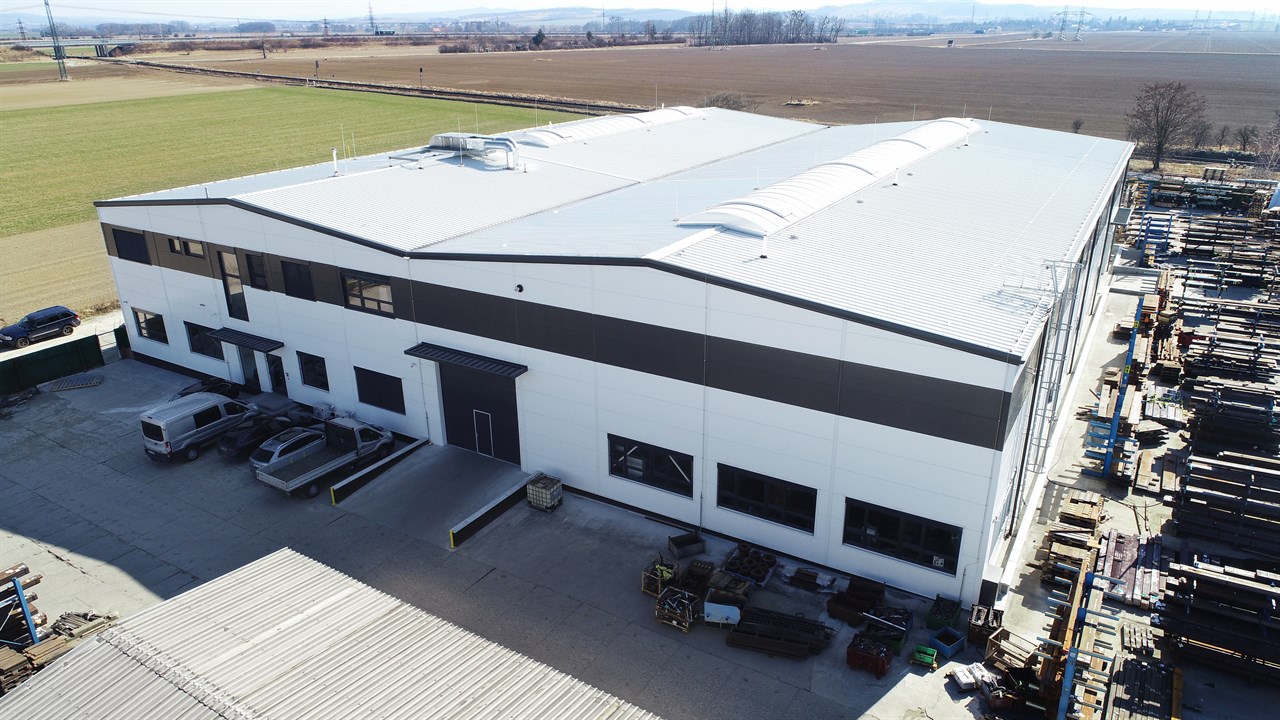

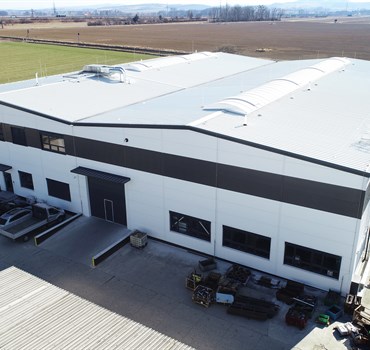

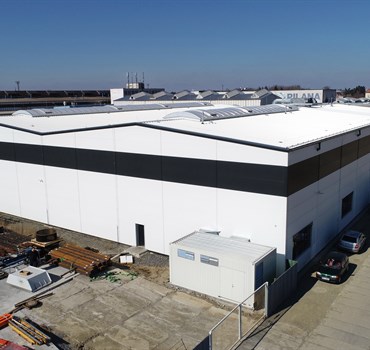

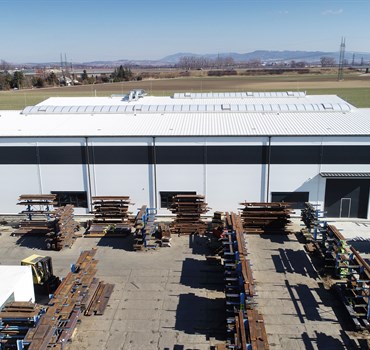

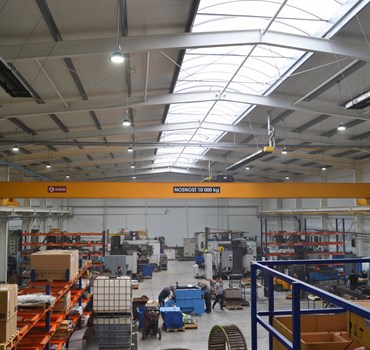

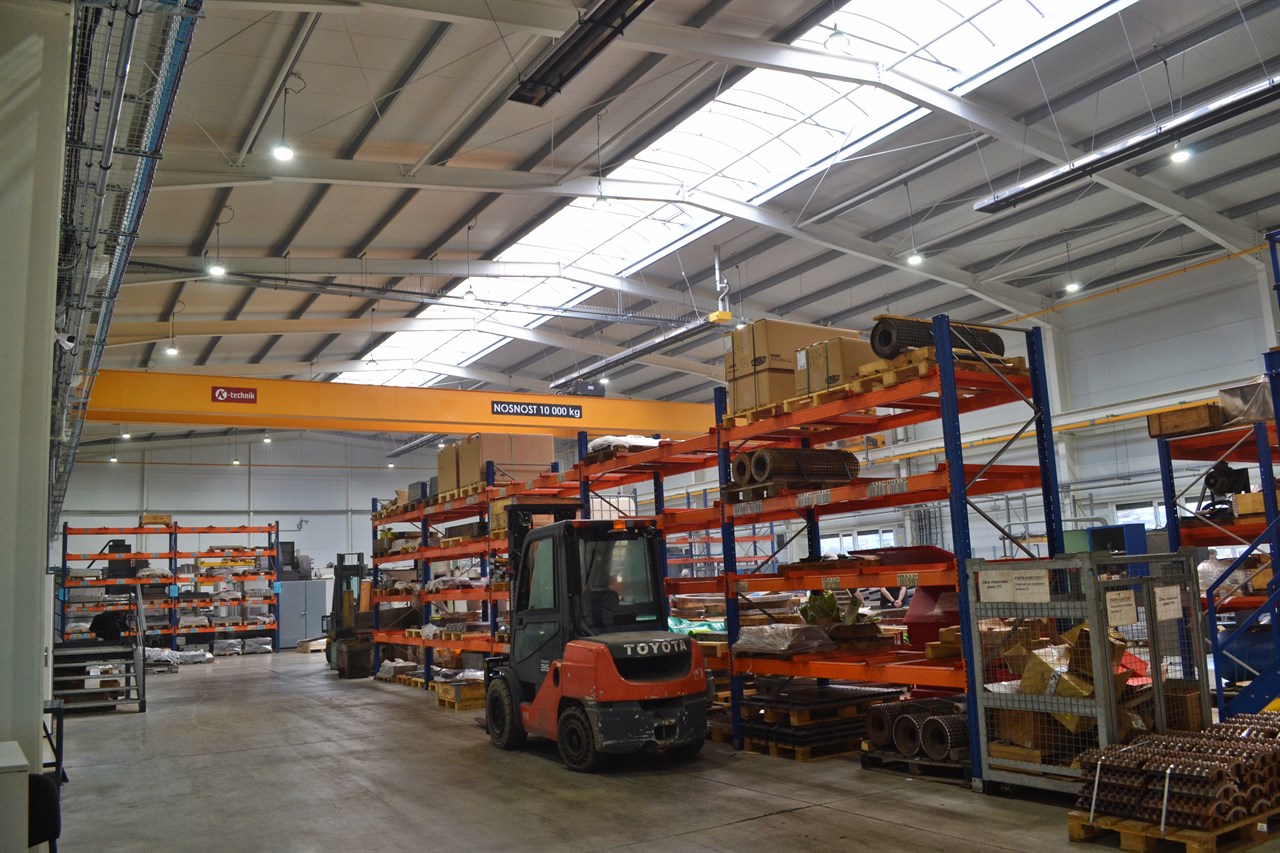

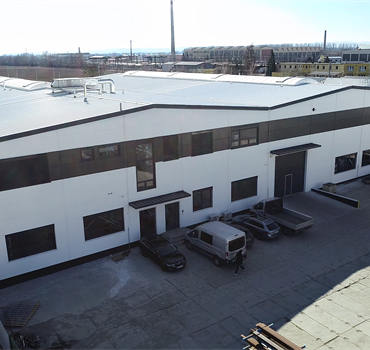

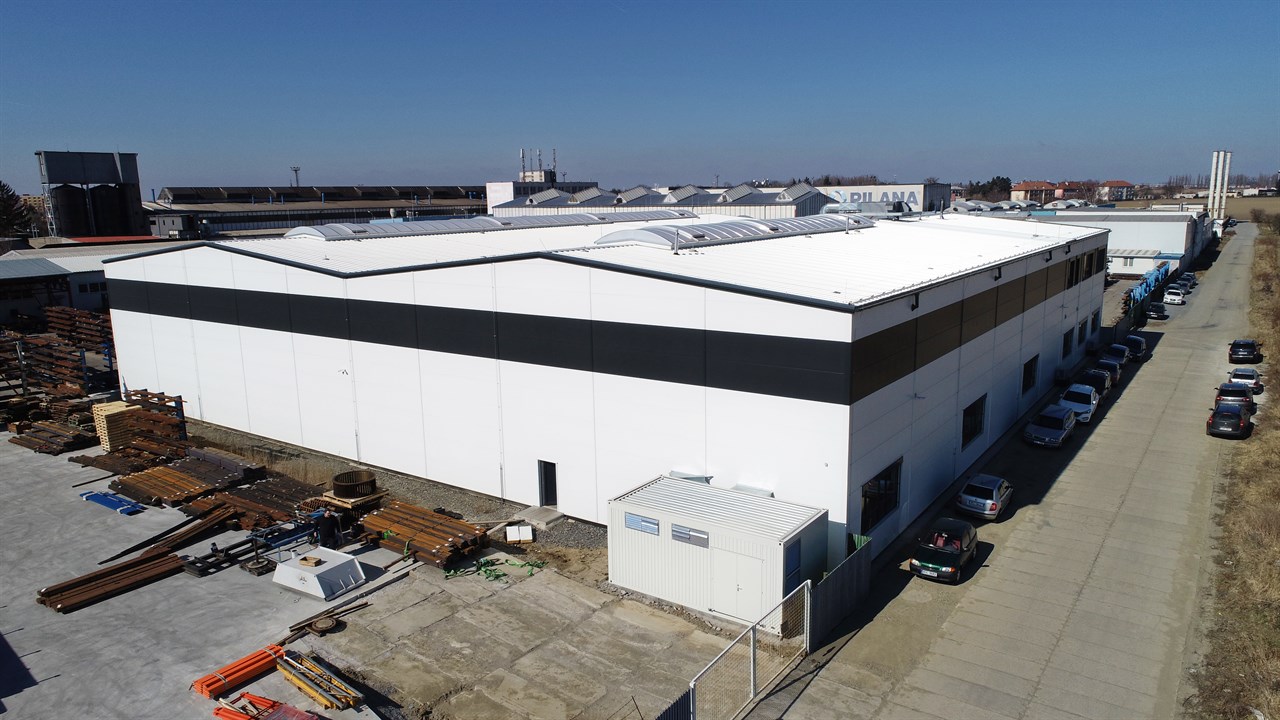

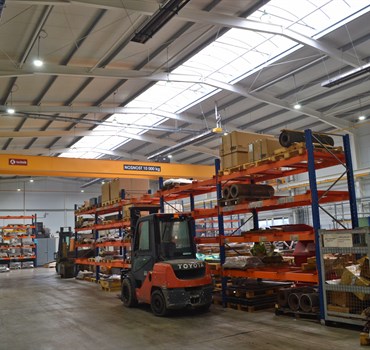

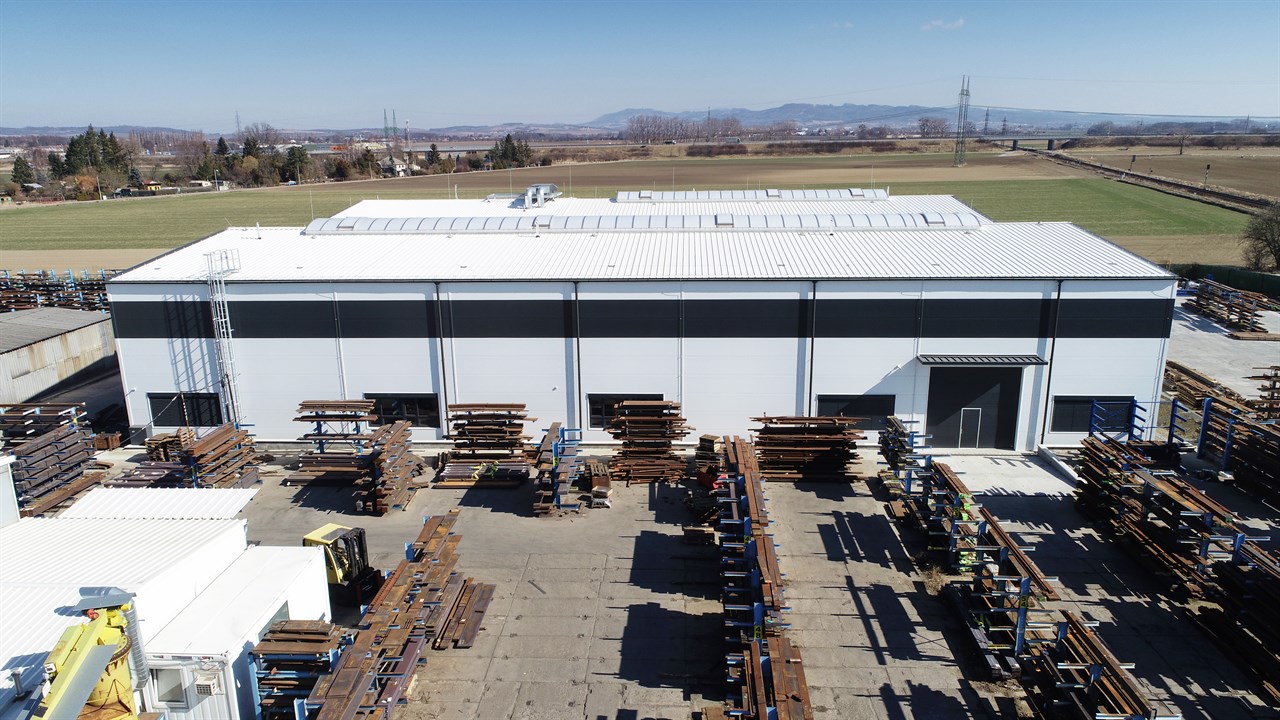

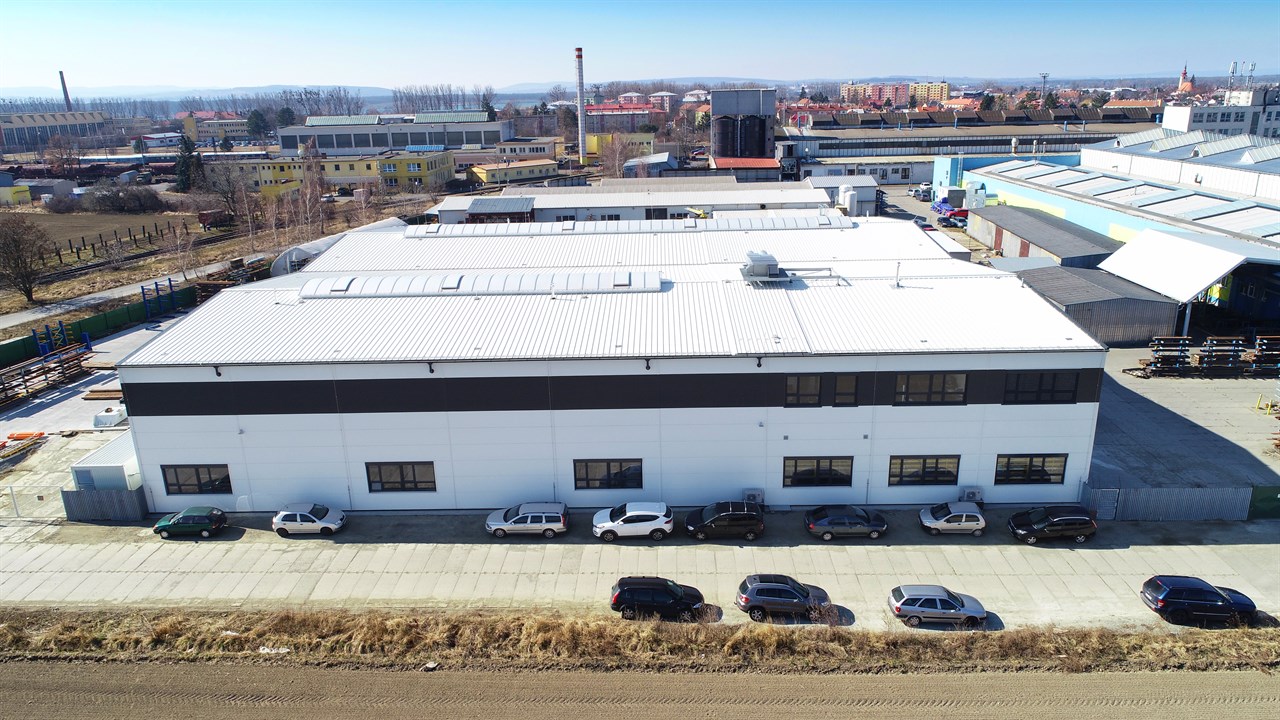

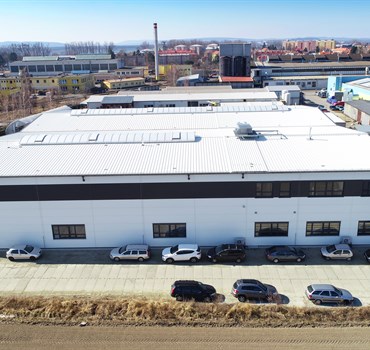

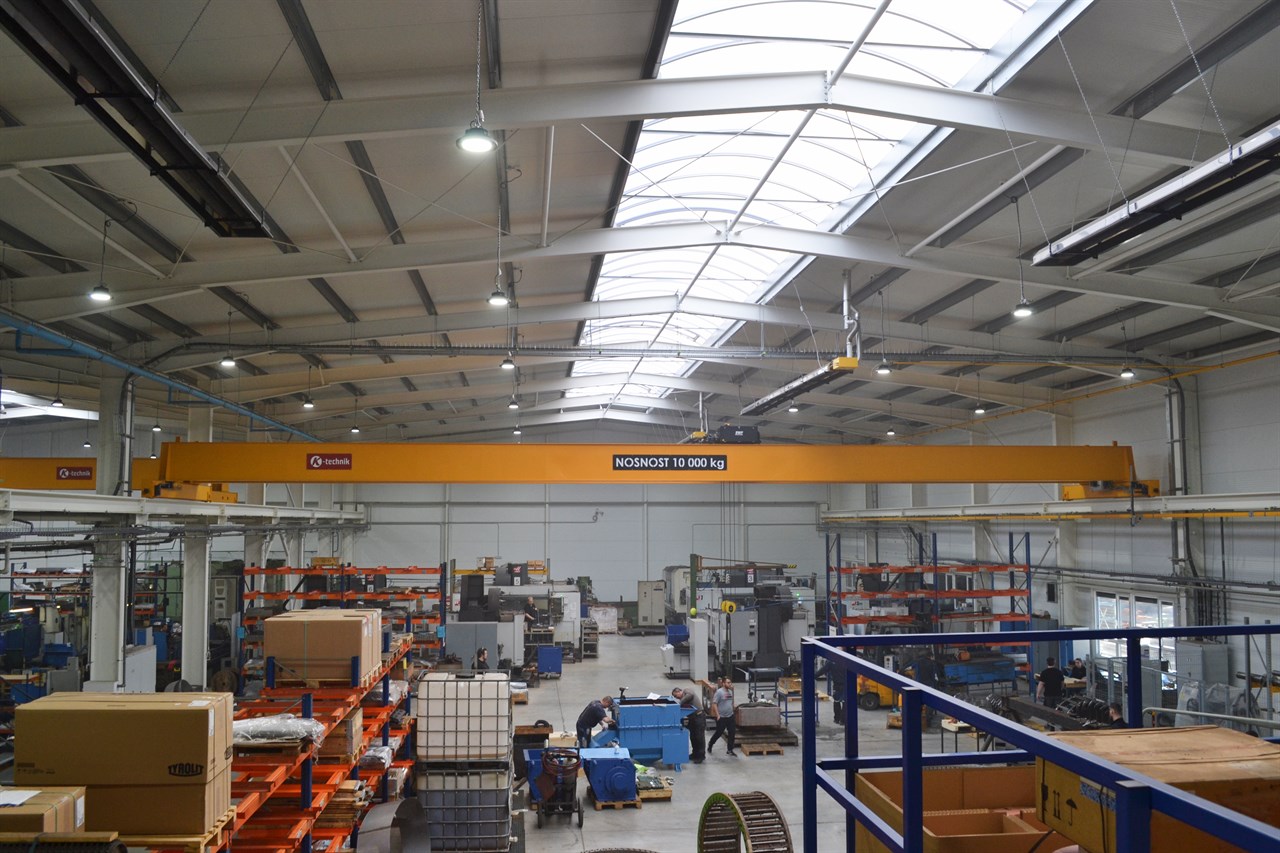

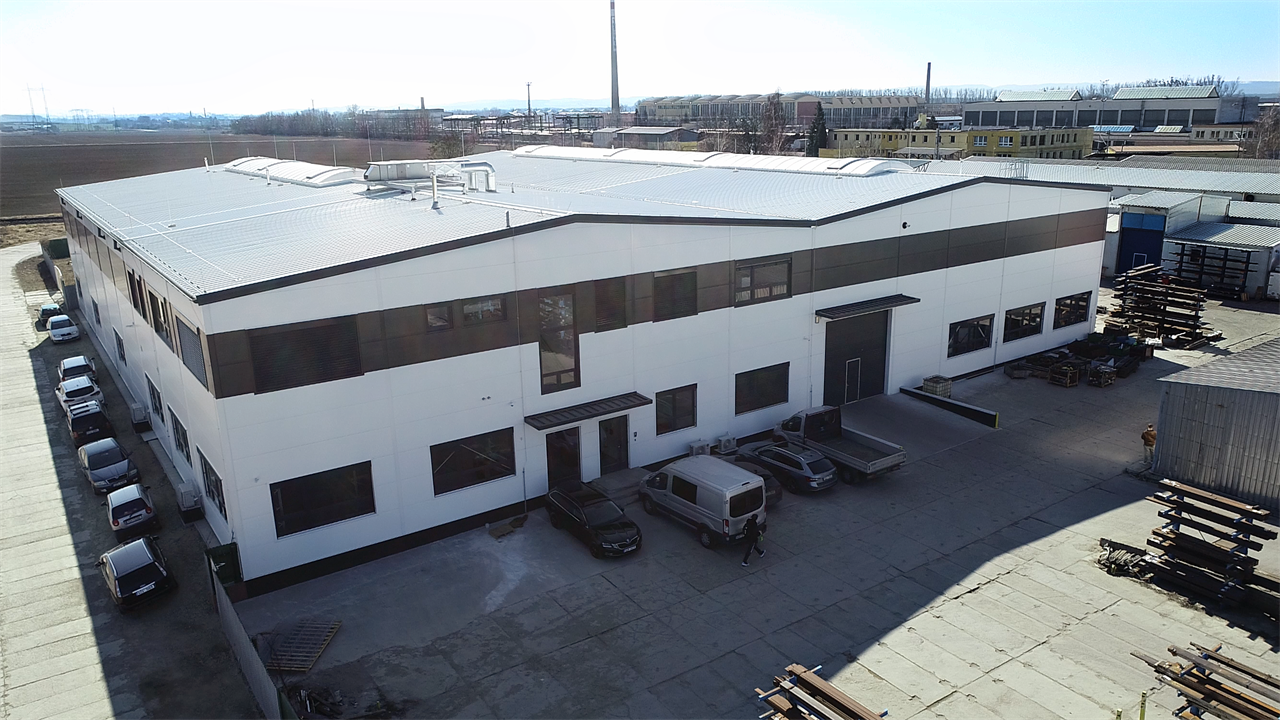

Hlavní výrobní plochy vystavené pro společnost PILANA Machinery a.s. obsahují objekty: „výrobní hala 1“ o ploše 906 m2 a „výrobní hala 2“ o ploše 1 344  m2. Oba výrobní prostory jsou vybaveny jeřábovými dráhami o nosnosti dvounosníkových jeřábů 10,0 t. Na plochu výrobní haly 1 navazuje v 1.NP skladový prostor světlé výšky 4,50 m, umístěný pod administrativou ve 2.NP.

V ploše halových modulů A1-4 až B1-4 je navrženo dvoupodlažní administrativní a technické zázemí. Jedná se o zděnou „vestavbu“ do ocelové konstrukce haly. V 1.NP se nachází provozně-technické zázemí jako příruční sklady, mistrovna, místnost kontroly výrobků, denní místnost, sociální zázemí pro provoz v 1.NP. Zázemí pro provozní pracovníky a techniky je navrženo ve 2.NP haly. V administrativní části jsou kanceláře jednatele, kanceláře konstrukce, vedoucího konstrukce a kanceláře MTZ, tj. celkem max. 15 osob (10 mužů a 5 žen).

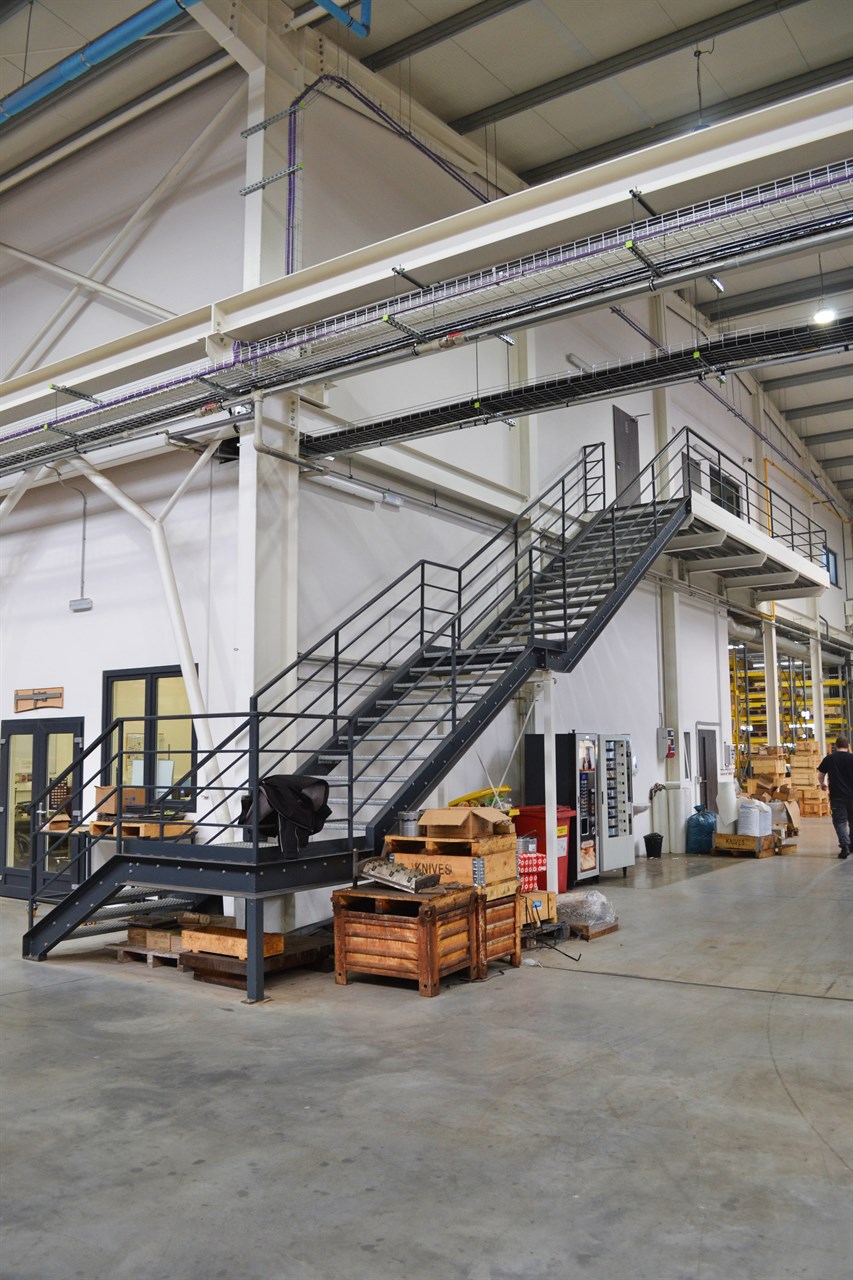

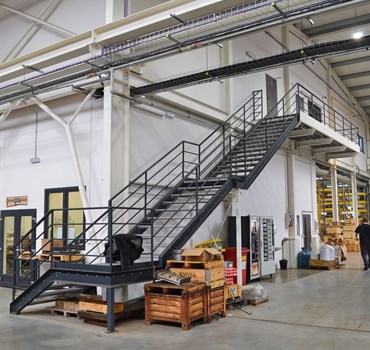

Přístup k šatnám a zázemí provozních pracovníků ve 2.NP je navržen samostatným schodištěm. Provozní pracovníci mají své zázemí, tj. šatny, koupelny a WC pro 60 mužů a 7 žen. Provoz je dvousměnný, v hlavní směně bude max. 40 osob. WC a koupelny jsou v dostatečné kapacitě pro množství osob v max. směně navrženy i v 1.NP. Zde je umístěna i přímo osvětlená a přímo větraná denní místnost.

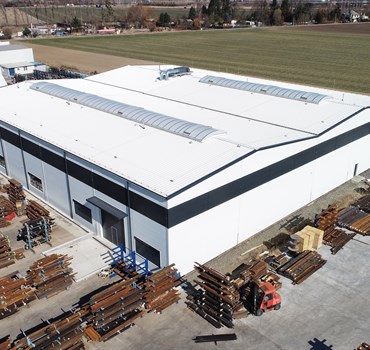

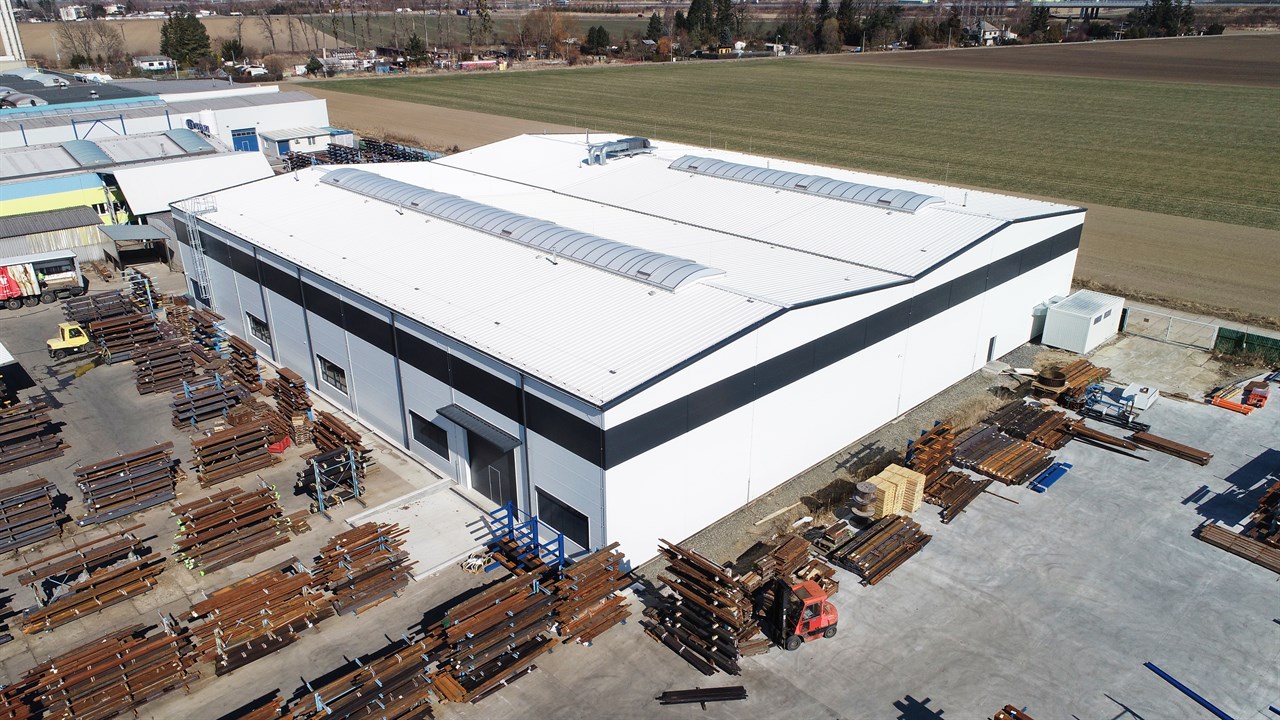

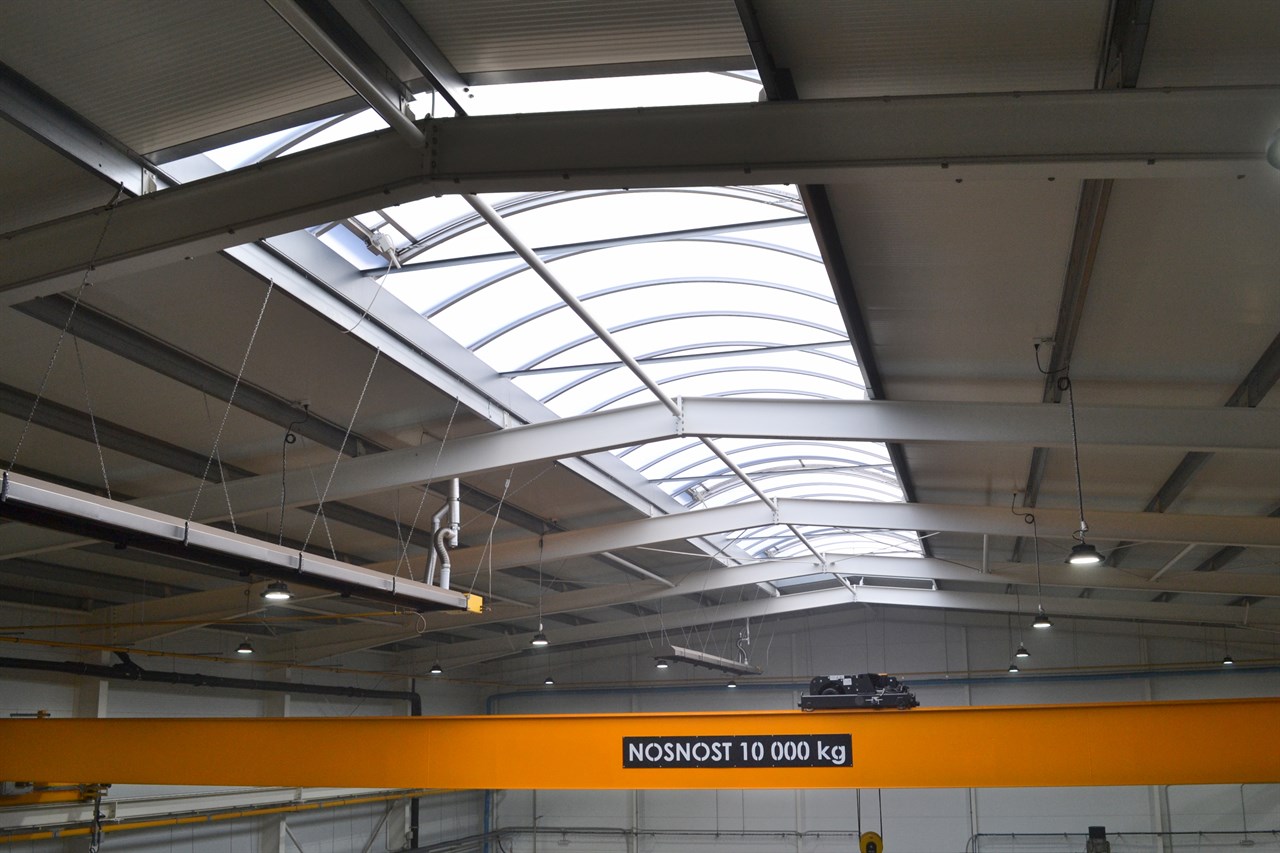

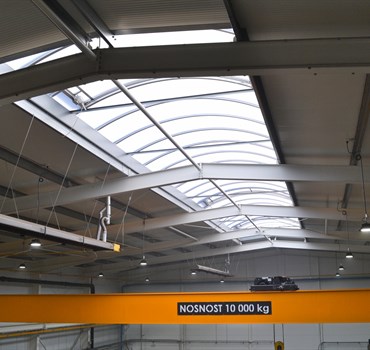

Hala je prosvětlena plastovými okny a střešními obloukovými světlíky s otvírkami a čidlem vítr/déšť. Vnitřní protipožární dveře jsou dřevěné, vnější dveře plastové nebo ocelové. Okna v dělící stěně směrem do výrobní haly jsou provedena jako FIX s požární odolností. Hala je osazena třemi kusy průmyslových vrat s integrovanými dveřmi. Všechny vstupy u vrat jsou opatřeny ocelovými markýzami s plechovou krytinou. Vytápění halového prostoru je zajištěno elektrickými infrazářiči. Časosběrné video ze stavby haly.

Otvory

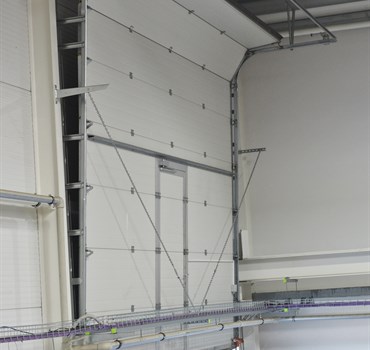

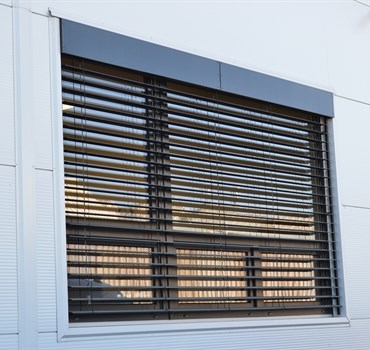

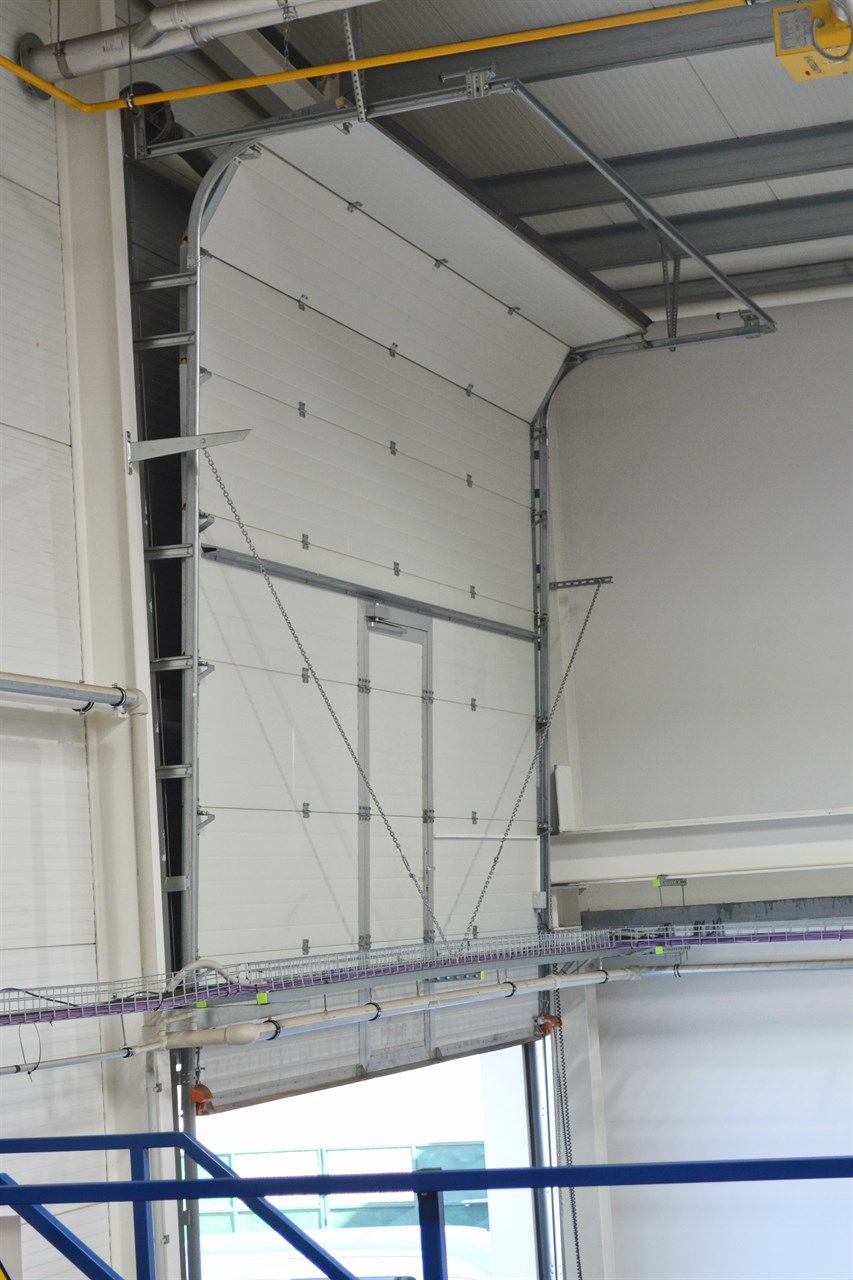

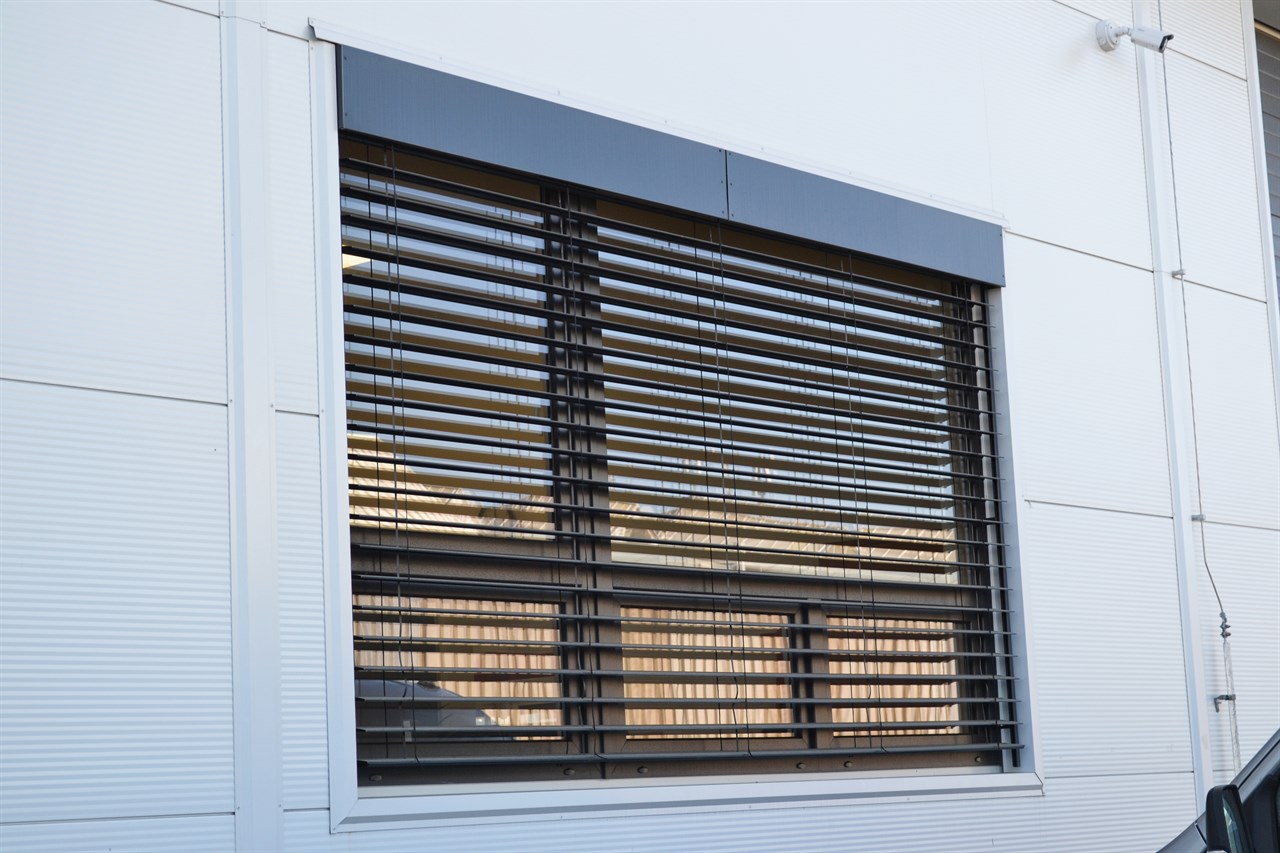

Plastové okna a dveře; Hliníkové venkovní žaluzie; Průmyslová sekční vrata (4.7x4.5m) RAL 7015, bez prosklení, včetně integrovaných dveří; Střešní hliníkový světlík 1x (42.1x4.0m), 1x (24.6x4.0m), U=1.45 (Wm2k).

Opláštění

Střešní panely KS 1000 FF, tl. 175 mm, RAL 9010, (minerální vlna) U=0.210 (W/m²K), Střešní panely KS1000RW, tl. 100mm, Ral 9010 U=0.210 (W/m²K); Stěnové panely KS 1000 NF, tl. 120mm, RAL 9010, RAL 7016, U=0.180 (W/m²K);
